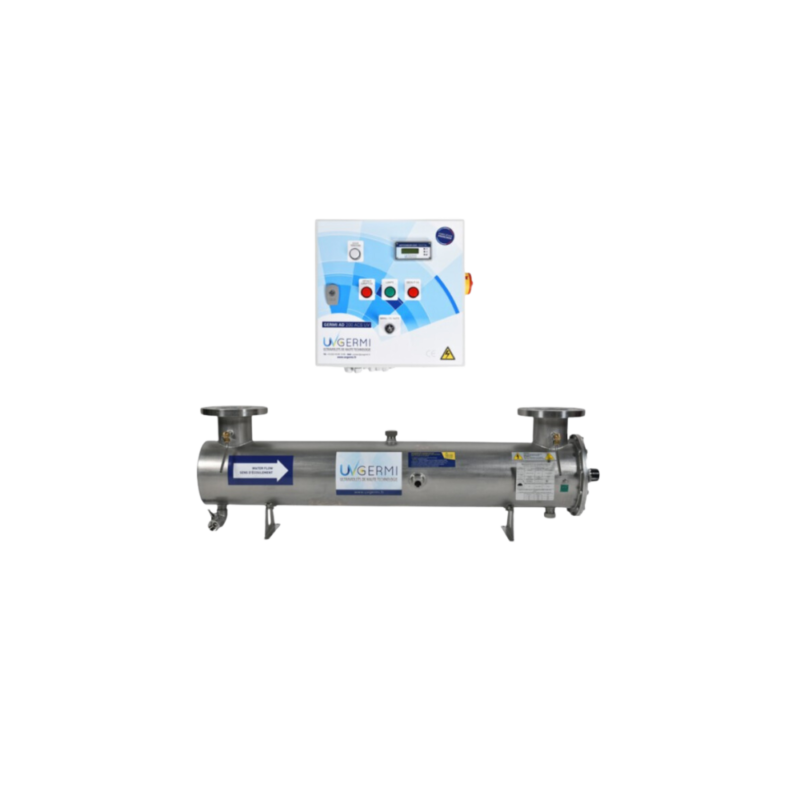

Réacteur UV Germi AD 200 ACS débit 5,1 à 20,4 m3/h

Description

Utilisation du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

Le réacteur UV GERMI AD 200 ACS assure la décontamination et la potabilisation des eaux de forage, de source et de puits. Il est conforme à la législation en vigueur.

Dans la chambre UV, l’eau est irradiée par des rayons UV-C qui détruisent les bactéries, les protozoaires et les virus.

Mise en place et Maintenance du réacteur UV Germi AD 200 ACS.

Il est essentiel de prévoir un espace d’au moins 1,35 mètre côté sortie du réacteur GERMI AD 200 ACS ou d’installer un système de bypass pour faciliter le remplacement de la lampe UV. Faire particulièrement attention à l’accumulation d’air en partie haute et prévoir une purge d’air le cas échéant.
DÉBITS AGRÉÉS.

L’installation du réacteur UV Germi AD 200 ACS.

Le GERMI AD 200 ACS s’installe horizontalement sur la canalisation principale d’alimentation en eau.

L’eau doit s’écouler dans la direction des flèches inscrites sur la chambre UV.

Des vannes d’isolement doivent être disposées en amont et en aval de l’appareil.
Il est nécessaire de laisser de la place du côté de sortie de la lampe (1.35 m minimum) ou de prévoir le démontage facile
de l’appareil (bypass), afin d’effectuer la maintenance.

Veillez à éviter toute accumulation d’air en partie haute et prévoyez une purge si nécessaire.

Le traitement des eaux destinées à la consommation humaine en collectivité doit être effectué avec du matériel ou équipement disposant d’un agrément ACS-UV conforme à l’arrêté du 9 octobre 2012 relatif aux conditions de mise sur le marché et d’emploi des réacteurs équipés de lampes à rayonnements ultraviolets (UVC) utilisés pour le traitement d’eau destinée à la consommation humaine.

Caractéristiques du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

Description de la lampe UV C du réacteur UV AD 200:

• Puissance électrique totale de la lampe UV C : 200 Watts.
• Puissance germicide de la lampe UV : 58 Watts UVc
• Durée de vie de la lampe : 16 000 heures ou 2 ans (dans la limite de 5 démarrages maximum par 24 heures).

Description du Réacteur UV AD 200.

• Chambre de traitement en Inox 316L.
• Entrée/Sortie : DN 100.
• Pression de service : 8 bar.
• Vanne de vidange et vannes d’échantillonnage.
• Capteur UV (affichage permanent de l’intensité émise).
• Pattes de fixation.
• Sonde de température.

Description de l’armoire électrique du réacteur UV AD 200:

• Alimentation : 240 V / 50-60 Hz.
• Interrupteur de mise en service à clé.
• Témoin de marche de la lampe.
• Afficheur capteur UV.
• Voyant défaut.
• Compteur horaire de lampes.
• Armoire en acier peint.

Contenu :

• 1 réacteur.
• 1 boitier électrique.
• 1 lampe.
• 1 gaine.

Entretien du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

Le réacteur nécessite peu d’entretien et de surveillance: suivi de la durée de vie de la lampe et de l’encrassement de la gaine de quartz. Des pertes d’efficacité se produisent lorsque la lampe UV arrive en fin de vie, il est nécessaire de la changer toutes les 16 000 h ou tous les 2 ans. La gaine quartz simplifie considérablement le changement de la lampe: l’appareil n’a pas à être vidangé ou démonté.

La gaine peut s’encrasser et doit être nettoyée une à trois fois par an avec un acide doux, selon la qualité de l’eau. Le changement de la gaine quartz doit être fait tous les 4 à 5 ans.

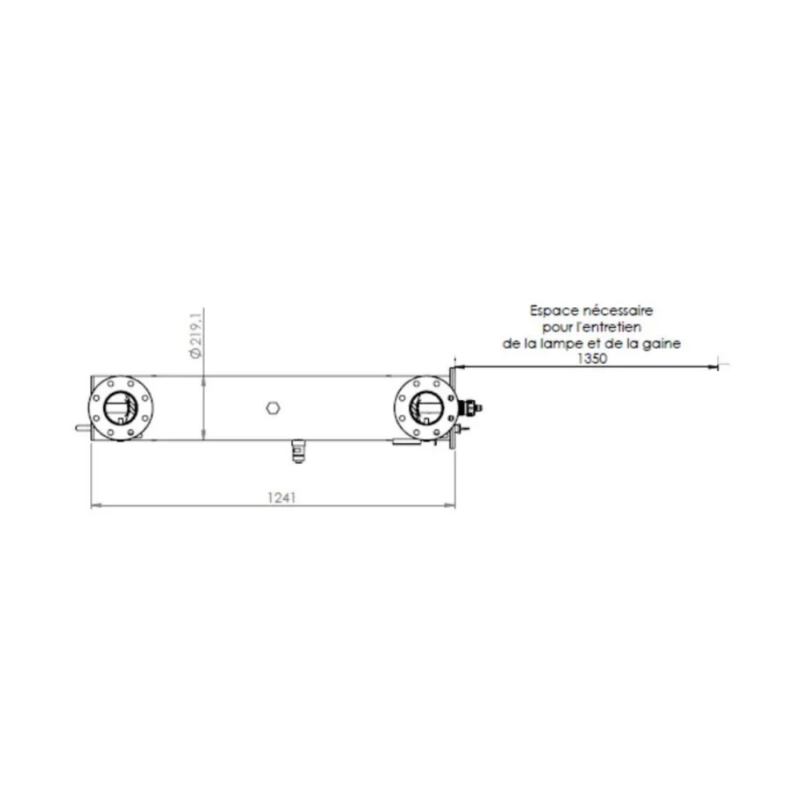

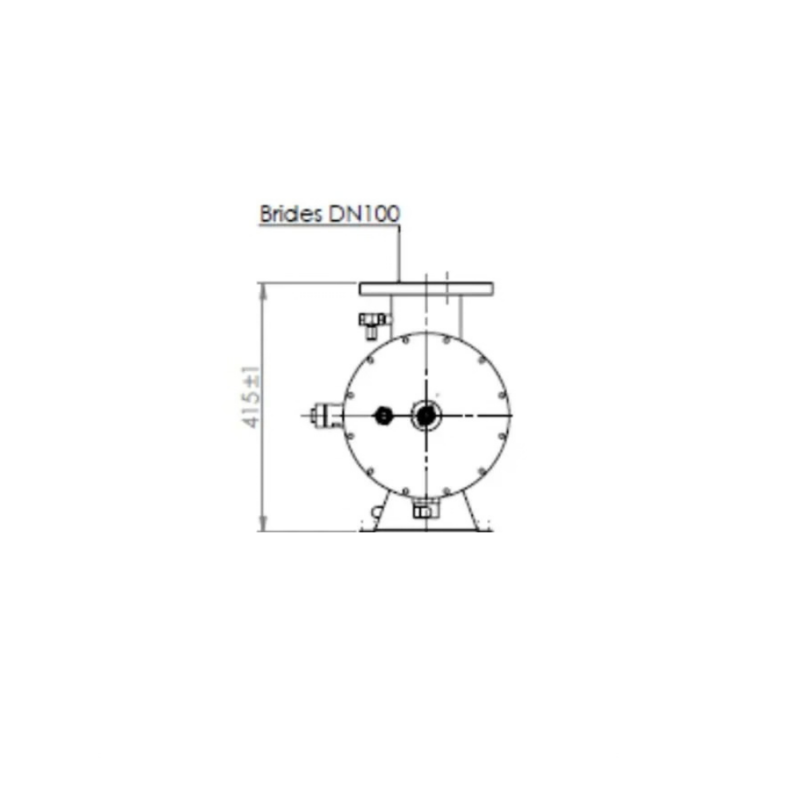

Dimensions du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

• Dimensions du réacteur : 124,1 cm x 21,9 cm.
• Dimensions du boitier électrique : 40 cm x 40 cm x 21 cm.

Garantie du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

La garantie des appareils de la gamme UV GERMI s’exerce dans les conditions suivantes:
Garantie totale : 2 ans pour l’ensemble des composants à l’exception de la lampe UV (consommable).

Exclusion de garantie:

Les cas exceptionnels de corrosion notamment électrolytique.
Dégâts occasionnés par des surpressions (coups de bélier).
Dépassement de la pression maximale de service.
Non-respect des consignes d’installation.
Réacteur ayant fonctionné sans être en charge.
Concentration en chlorure de l’eau supérieur à 500MG/L.

Les composants électriques ne sont pas garantis contre les surtensions, sinistre de foudre.

Modification et ajouts de composants dans les armoires ou boitiers électriques.

Utilisation de pièces détachées qui ne soient pas d’origine UV GERMI.
Non respect des consignes d’installation.
Non respect des consignes d’exploitation et de maintenance.
La gaine quartz ainsi que la lampe UV de UV GERMI ne sont pas garanties contre la casse.

Attention : si la validation de la garantie n’est pas effectuée dans le mois suivant l’acquisition de l’appareil, la société UV GERMI considérera comme date d’effet de garantie le mois et l’année de fabrication de l’appareil.

Certification du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

Numéro d’accréditation ACS UV du réacteur UV AD 200 : 18 UV LY 015, attestation transmise sur demande. (L’ACS ne peut être délivrée que par un laboratoire habilité par le ministre chargé de la santé en application de l’article R*. 1321-52 du code de la santé publique).

Conseil(s) des Chouchous d’ESA :

Pour garantir une qualité optimale du traitement de l’eau par rayons UV, il est recommandé d’installer une filtration en amont de la chambre UV afin de réduire la turbidité de l’eau à un maximum de 0,5. Exemple de filtration: 1 filtre 60 microns lavable, puis un filtre 20 microns et enfin un filtre 5 microns avec charbon actif.

Délai de livraison du réacteur UV Germi AD 200 ACS pour le traitement de l’eau :

8 jours ouvrés.
