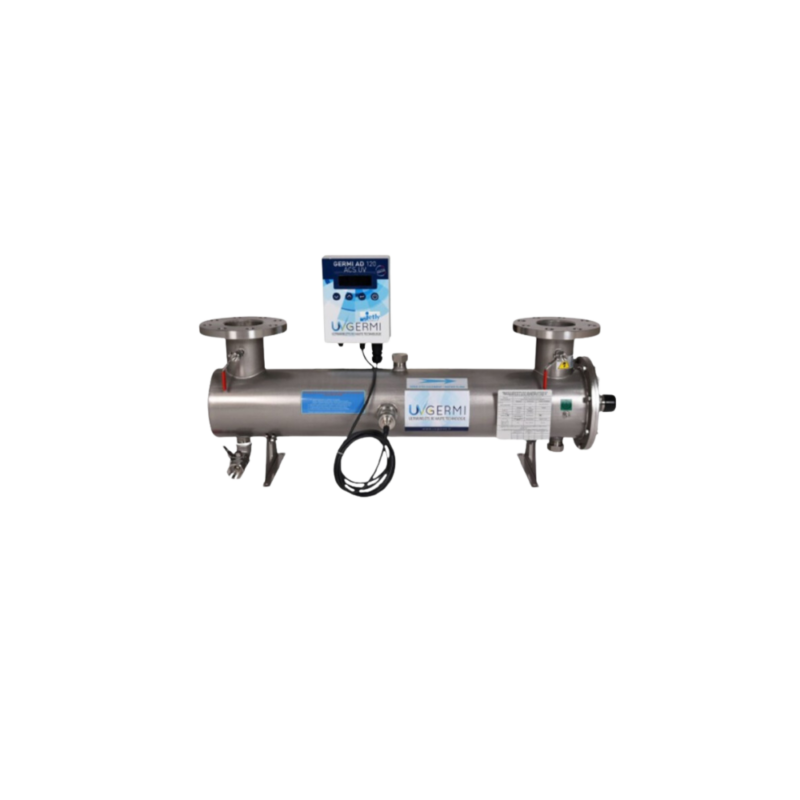

Réacteur UV Germi AD 120 ACS débit 3,7 à 10,9 m3/h

Description

Utilisation du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

Le réacteur UV GERMI AD 120 ACS assure la décontamination et la potabilisation des eaux de forage, de source, de puits et de pluie. Il est conforme à la législation en vigueur.

Dans la chambre UV, l’eau est irradiée par les rayons UV-C, ce qui détruit les bactéries, les protozoaires et les virus.

Mise en place et maintenance du réacteur UV Germi AD 120 ACS.

Il est essentiel de laisser un espace d’au moins 1 mètre côté sortie du réacteur GERMI AD 120 ACS ou de prévoir un démontage facile de l’appareil (bypass) pour permettre le remplacement de la lampe UV. Assurez-vous de prévenir toute accumulation d’air en partie haute et prévoyez une purge si nécessaire.
DÉBITS AGRÉÉS.

L’installation du réacteur UV Germi AD 120 ACS.

Le GERMI AD 120 ACS s’installe horizontalement sur la canalisation principale d’alimentation en eau.

L’eau doit s’écouler dans la direction des flèches inscrites sur la chambre UV.

Des vannes d’isolement doivent être disposées en amont et en aval de l’appareil.

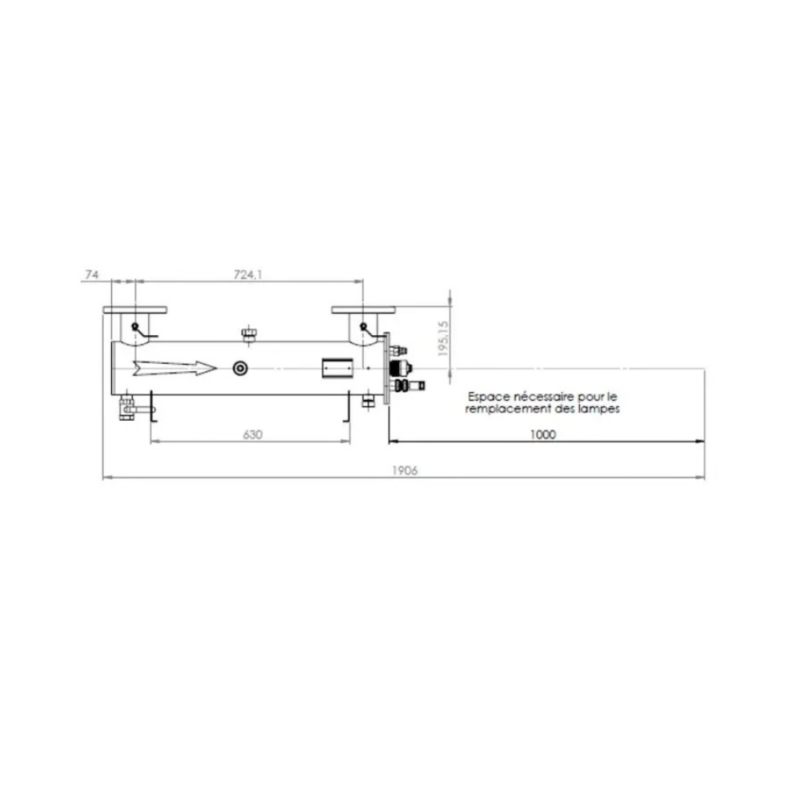

Il est nécessaire de laisser de la place du côté de sortie de la lampe (1 m minimum) ou prévoir le démontage facile
de l’appareil (bypass), afin d’effectuer la maintenance.

Veillez à éviter toute accumulation d’air en partie haute et prévoyez une purge si nécessaire.

Le traitement des eaux destinées à la consommation humaine en collectivité doit être effectué avec du matériel ou équipement disposant d’un agrément ACS-UV conforme à l’arrêté du 9 octobre 2012 relatif aux conditions de mise sur le marché et d’emploi des réacteurs équipés de lampes à rayonnements ultraviolets (UVC) utilisés pour le traitement d’eau destinée à la consommation humaine.

Caractéristiques du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

Description de la lampe UV C du réacteur UV AD 120 :

• Puissance électrique totale de la lampe UV C : 120 Watts.
• Puissance germicide de la lampe UV : 38 Watts UV C.
• Durée de vie de la lampe : 16 000 heures ou 2 ans (dans la limite de 5 démarrages maximum par 24 heures).

Description du Réacteur UV AD 120.

• Chambre de traitement en Inox 316L.
• Entrée/Sortie : DN 80.
• Pression de service : 8 bar.
• Vanne de vidange et vannes d’échantillonnage.
• Capteur UV (affichage permanent de l’intensité émise).
• Pattes de fixation.
• Sonde de température.

Description de l’armoire électrique du réacteur UV AD 120:

• Alimentation : 240 V / 50-60 Hz.
• Interrupteur de mise en service à clé.
• Témoin de marche de la lampe.
• Afficheur capteur UV.
• Voyant défaut.
• Compteur horaire de lampes.

Contenu :

• 1 réacteur.
• 1 boitier électrique.
• 1 lampe.
• 1 gaine.

Entretien du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

Le réacteur nécessite peu d’entretien et de surveillance: suivi de la durée de vie de la lampe et de l’encrassement de la gaine de quartz. Des pertes d’efficacité surviennent lorsque la lampe UV atteint la fin de sa durée de vie. Il est recommandé de la remplacer toutes les 16 000 heures ou tous les 2 ans. La gaine quartz simplifie considérablement le changement de la lampe: l’appareil n’a pas à être vidangé ou démonté.

La gaine peut s’encrasser et doit être nettoyée une à trois fois par an avec un acide doux, selon la qualité de l’eau. Le changement de la gaine quartz doit être fait tous les 4 à 5 ans.

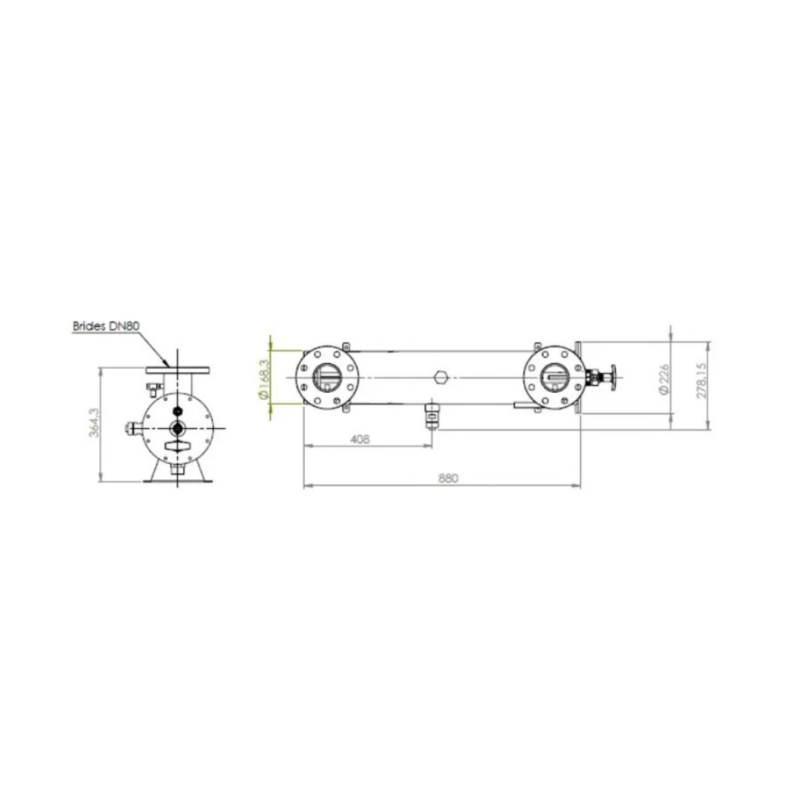

Dimensions du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

• Dimensions du réacteur : 88 cm x 16,8 cm.
• Dimensions du boitier électrique : 19,0 cm x 20,4 cm x 7,2 cm.

Garantie du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

La garantie des appareils de la gamme UV GERMI s’exerce dans les conditions suivantes:
La garantie des appareils de la gamme UV GERMI couvre deux ans l’ensemble des composants, à l’exception de la lampe UV, considérée comme un consommable.

Exclusion de garantie:

Les cas exceptionnels de corrosion notamment électrolytique.
Dégâts occasionnés par des surpressions (coups de bélier).
Dépassement de la pression maximale de service.
Non-respect des consignes d’installation.
Réacteur ayant fonctionné sans être en charge.
Concentration en chlorure de l’eau supérieur à 500MG/L.

Les composants électriques ne sont pas garantis contre les surtensions, sinistre de foudre.
Modification et ajouts de composants dans les armoires ou boitiers électriques.
Utilisation de pièces détachées qui ne soient pas d’origine UV GERMI.
Non respect des consignes d’installation.
Non respect des consignes d’exploitation et de maintenance.
La gaine quartz ainsi que la lampe UV de UV GERMI ne sont pas garanties contre la casse.

Attention : si la validation de la garantie n’est pas effectuée dans le mois suivant l’acquisition de l’appareil, la société UV GERMI considérera comme date d’effet de garantie le mois et l’année de fabrication de l’appareil.

Certification du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

Numéro d’accréditation ACS UV du réacteur UV AD 120 : 15 UV LY 021, attestation transmise sur demande. (L’ACS ne peut être délivrée que par un laboratoire habilité par le ministre chargé de la santé en application de l’article R*. 1321-52 du code de la santé publique).

Conseil(s) des Chouchous d’ESA :

Pour une qualité optimum de traitement de l’eau par les rayons ultraviolet, il est conseillé de mettre en place une filtration avant la chambre UV afin de de rabattre la turbidité de l’eau à 0,5 maximum. Exemple de filtration: 1 filtre 60 microns lavable, puis un filtre 20 microns et enfin un filtre 5 microns avec charbon actif.

Délai de livraison du réacteur UV Germi AD 120 ACS pour la potabilisation de l’eau :

8 jours ouvrés.
