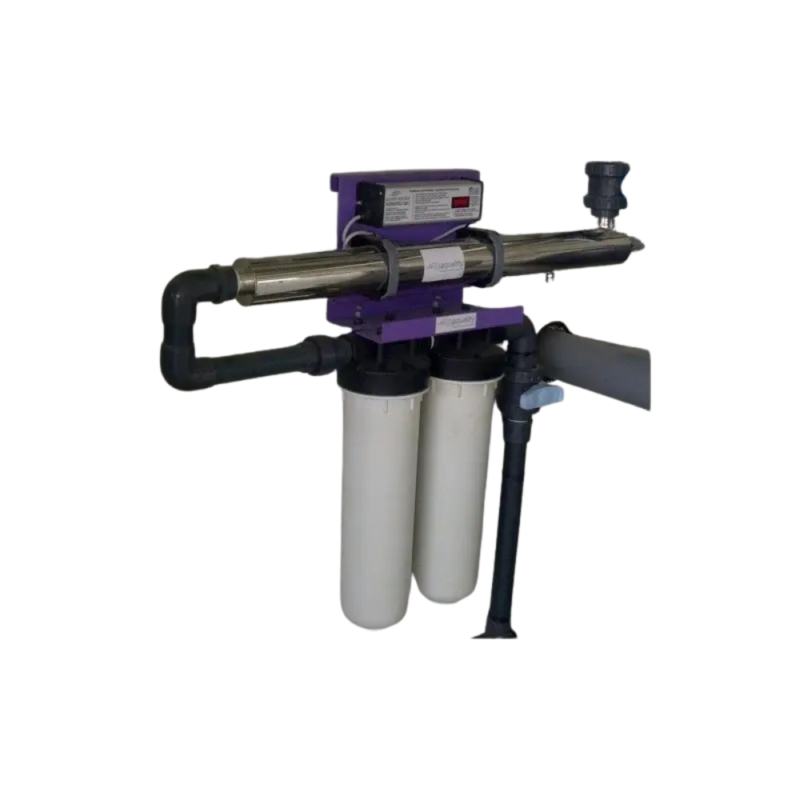

Station Skid Ecostream 6 Plus avec générateur UV sonde et filtres Alfaa débit de 6 à 9 m³/h

Description

Utilisation du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

La station Skid Ecostream 6+ UV Alfaa, dédiée à la potabilisation de l’eau par ultraviolet, est conçue pour traiter un débit de 6 à 9 m³/h.

Elle filtre l’eau en amont à l’aide de deux filtres, puis la stérilise dans sa chambre UV.

Le générateur UV Ecostream 6+ Alfaa est équipé d’un capteur UV-C mètre et d’une sonde, qui indiquent en pourcentage la quantité d’UV-C traversant l’eau. Cet équipement permet de se conformer aux dispositions de l’arrêté du 9 octobre 2012.

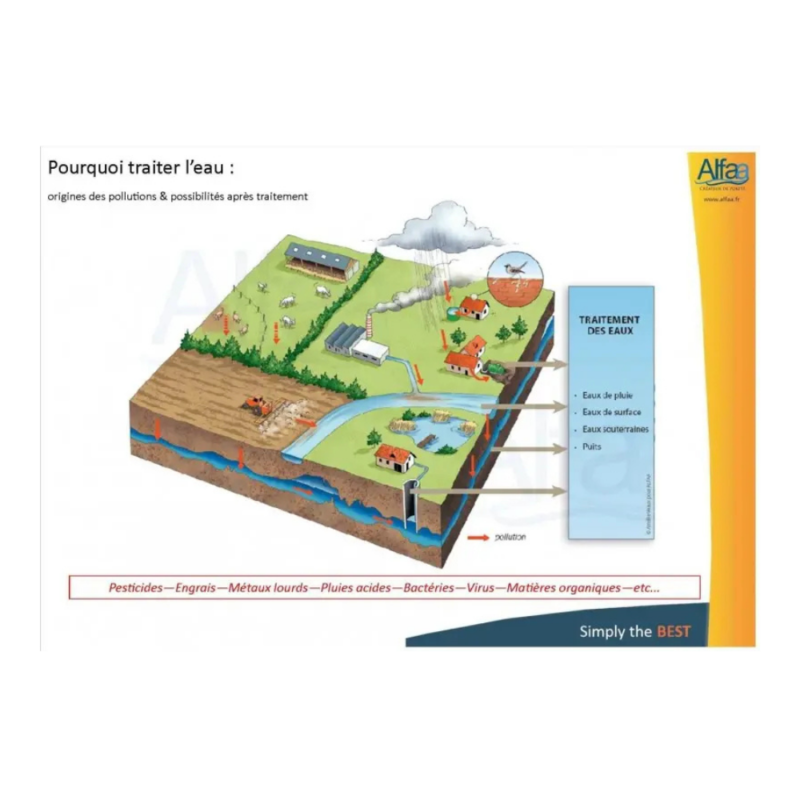

Pourquoi traiter l’eau avec la station Skid Ecostream 6+ Alfaa?

La pollution des eaux stockées peut résulter de plusieurs facteurs :

• Le ruissellement et décomposition de matières végétales dans l’eau.
• Le ruissellement et décomposition de matières fécales d’animaux.
• Le développement de bactéries, virus et de moisissures.
• L’eutrophisation de l’eau, coloration de l’eau.
• Le développement de bactéries anaérobies et donc d’odeur.
• Le Biofouling, encrassement biologique.
• Les matières en suspensions, sédiments et boues fines, pesticides, métaux lourds, pluies acides etc …

La conjugaison de ces événements amène à un bouillon de culture, pour sécuriser l’eau bactériologiquement, la solution est un traitement de l’eau par filtration et ultraviolet avec Ecostream 6+ ou SKID Ecostream UV 6+ Alfaa.

La Technologie UV-C Ecostream 6+ Alfaa, du stérilisateur d’eau par ultraviolet:

Le générateur UV Ecostream 6+ Alfaa, conçu pour la stérilisation et la potabilisation de l’eau par ultraviolet, constitue une solution idéale pour détruire les bactéries, microbes, virus et protozoaires grâce à l’action germicide de la lampe UV-C 95W au sein du réacteur UV. Ce traitement, réalisé sans ajout de produits chimiques, garantit une désinfection de l’eau sans pollution.

Le générateur UV-C ECOSTREAM 6+ Alfaa pour désinfecter l’eau a la particularité d’avoir été déterminé avec des logiciels de modélisation des flux issus de l’aéronautique (Fluents), afin de maitriser la dose germicide reçue par les bactéries en tout point du générateur UV. Le flux est dirigé dans le stérilisateur UV afin de créer de l’entrée à la sortie une forte turbulence.

Dans la chambre UV du générateur Ecostream 6+ Alfaa, les bactéries sont présentées plusieurs fois en tournant devant la lampe UV-C 95W, ce qui permet d’obtenir un excellent pouvoir germicide. C’est donc un courant (d’où « Stream » en anglais) qui est développé au sein du générateur UV Alfaa.

Un coffret électronique ergonomique et compact avec un décompteur LCD vient compléter la chambre du générateur de traitement par UV Ecostream Alfaa pour la potabilisation de l’eau.

Caractéristiques du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

Le générateur UV Ecostream 6+ Alfaa pour la potabilisation bactériologique de l’eau est équipé d’une chambre de traitement ultraviolet ou générateur UV en Inox 316L, les soudures sont de qualités pharmaceutiques (soudures invisibles et polissage intérieur / extérieur électro-zingué). L’usine de fabrication du stérilisateur UV Ecostream 6+ Alfaa est certifiée ISO 9001.

• Stérilisateur UV bactéricide Ecostream 6+ Alfaa pour un débit de 6 à 9 m3/h.
• Coffret électronique qui apporte confort d’utilisation et sécurité: décompteur horaire LCD (de 9000h à 0h), compteur journalier, alarme sonore et visuelle de défaut de lampe, mise en sécurité en cas de coupures électriques répétées. Le coffret est équipé d’un capteur UV C mètre et sonde de contrôle UV, qui exprime en pourcentage la quantité UVc traversant l’eau, cet équipement permet de répondre aux nouvelles dispositions de l’arrêté du 9 octobre 2012.
• Lampe UV-C 95W Ref: P/N270134049 utilisée avec le stérilisateur d’eau par ultraviolet Ecostream 6+ Alfaa est une lampe UV boostée dite High Output (HO) et donne 1/3 de puissance supplémentaire par rapport à une lampe UV standard et ce, pour une consommation électrique de 110W.
• 2 porte-filtres en 20 pouces BIG Ecostream 6+ Alfaa équipés de:
  • 1 cartouche tamis filtrant 20 microns pour la filtration des matières en suspension.
  • 1 cartouche 5 μm (microns) pour la filtration des sédiments et des boues fines.
• Pression maximale : 6 bar.

Skid Ecostream Alfaa est monté sur une équerre en tôle avec peinture thermo laquée très résistante pour la fixation au mur de l’équipement.

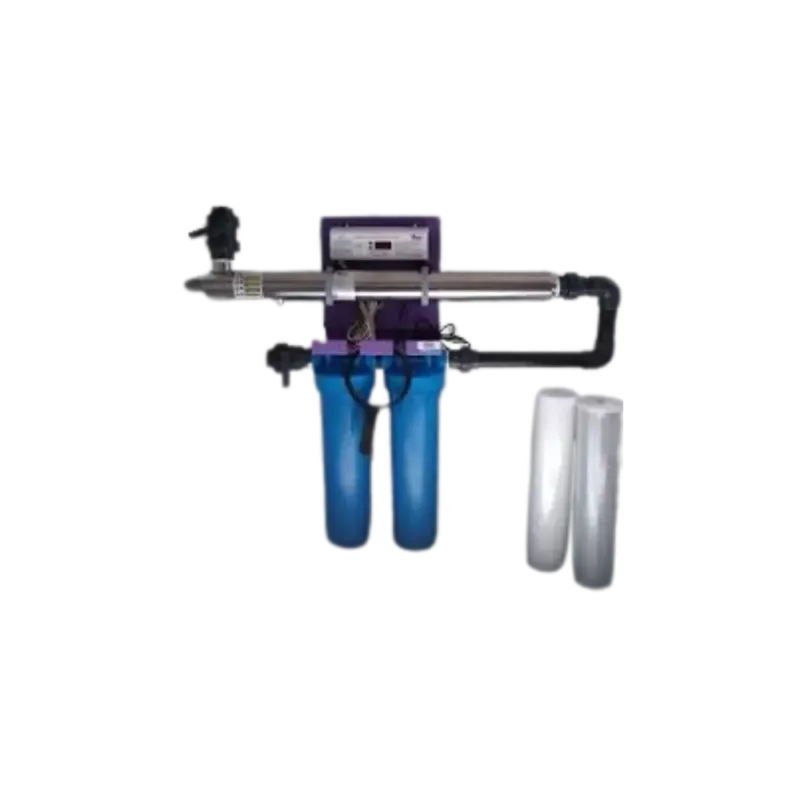

Contenu :

• 1 clé de démontage des filtres Skid Ecostream 6+ Alfaa.
• 1 chambre UV bactéricide ECOSTREAM 6+ Alfaa.
• 1 coffret électrique Alfaa pour un débit de 6 à 9 m3/h.
• 1 sonde de contrôle UV.
• 1 lampe UVc 95W avec gaine et joint.
• 1 vanne d’arrêt sortie avec purge en 1″1/2 pour des prélèvements d’eau pour analyses éventuelles.
• 1 vanne d’arrêt entré en 1″1/2.
• 2 porte-filtres 20″ BIG et 2 cartouches BIG 20 pouces (20 µm et 5µm).

Entretien du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

Les filtres de la station Skid Ecostream 6+ Alfaa doivent être remplacés deux à trois fois par an, en fonction de la qualité de l’eau et de sa turbidité. La durée de vie de la lampe est de 9000 heures soit à peu près une année.

Toutes manipulations sur la lampe UV 95W Ecostream 6+ Alfaa doit être effectuées la lampe UV éteinte et débranchée, pensez à vérifier la qualité du joint ACS et de la gaine quartz (une gaine quartz opaque ne laisse plus passer les rayons UV). Si la gaine quartz est sale ou opaque, nettoyez la avec une eau citronnée et une microfibre, si cet entretien ne suffit pas, il faut changer la gaine quartz.

Dimensions du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

660mm x 1033mm.

Garantie du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

• 5 ans pour la chambre de traitement UV Skid Ecostream 6+ Alfaa.
• 2 ans pour le coffret électronique Ecostream Alfaa.
• 2 ans pour la sonde capteur UV-C mètre.
• 2 ans pour les porte-filtres Ecostream Alfaa.
• Pas de garantie pour la lampe UV 95W et la gaine quartz.

Toutes modifications apportées au système de traitement de l’eau par UV Ecostream Alfaa dégagent de toutes responsabilités bactériologiques et techniques la société Alfaa ainsi que celle d’Esa Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

Au niveau de la réglementation, plusieurs normes sont à respecter, dont les principales sont celles de l’arrêté de la DGS du 19 janvier 1987, et les attestations de conformité sanitaire ACS.

Conseil(s) des Chouchous d’ESA :

Lors de l’installation de la station Skid Ecostream Alfaa, veillez à ne jamais la connecter sur la même ligne électrique qu’une pompe. Une ligne électrique dédiée doit être mise en place pour la station. Une pompe quand elle démarre demande beaucoup de puissance (plus de puissance que lors de son fonctionnement), ces surtensions sont dommageables pour le boitier électronique de l’Ecostream Alfaa.

Délai de livraison du générateur Skid Ecostream 6+ avec filtration pour le traitement de l’eau :

6 jours ouvrés.
