Description

Utilisation de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

La station Skid Ecostream 6 UV Alfaa de potabilisation d’eau par ultraviolet est utilisée pour un débit de 6 à 9 m³/h.

Elle filtre l’eau en amont grâce à ses 2 filtres et la stérilise avec sa chambre UV.

Pourquoi traiter l’eau avec la station Skid Ecostream 6 Alfaa?

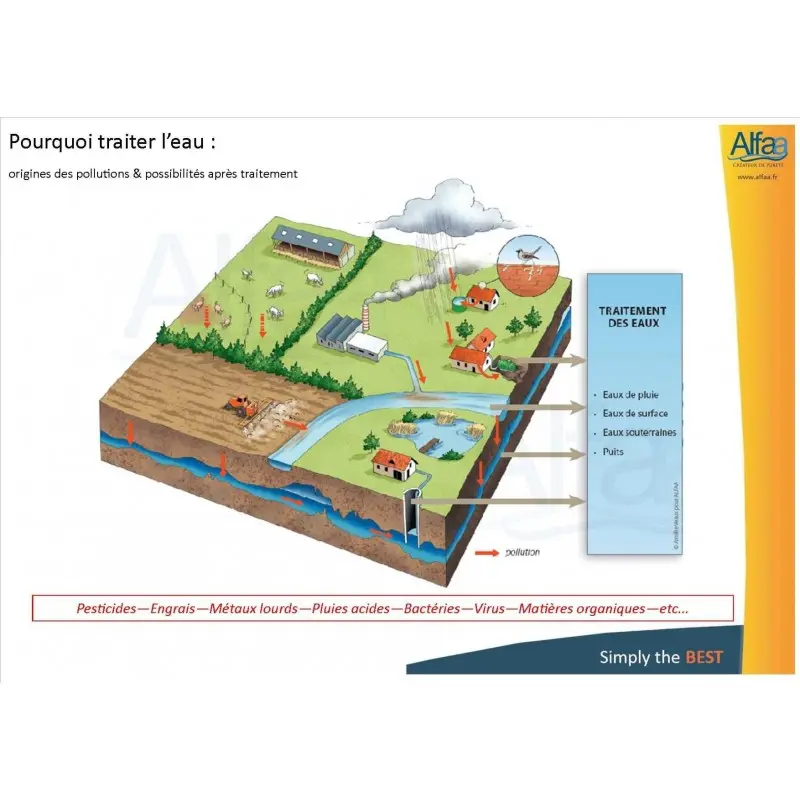

La pollution dans les eaux stockées peut provenir de différents facteurs:

• Le ruissellement et décomposition de matières végétales dans l’eau.
• Le ruissellement et décomposition de matières fécales d’animaux.
• Le développement de bactéries, virus et de moisissures.
• L’eutrophisation de l’eau, coloration de l’eau.
• Le développement de bactéries anaérobies et donc d’odeur.
• Le Biofouling, encrassement biologique.
• Les matières en suspensions, sédiments et boues fines, pesticides, métaux lourds, pluies acides etc …

La conjugaison de ces événements amène à un bouillon de culture, pour sécuriser l’eau bactériologiquement, la solution est un traitement de l’eau par filtration et ultraviolet avec Ecostream 6 ou SKID Ecostream UV 6 Alfaa.

La Technologie UV-C Ecostream 6 Alfaa, du stérilisateur d’eau par ultraviolet:

Le Générateur UV Ecostream 6 Alfaa stérilisateur d’eau et de potabilisation de l’eau par ultraviolet est la solution adaptée à la destruction des bactéries microbes, virus et protozoaires par l’action germicide de la lampe UV-C 95W au sein du réacteur UV, sans ajout de produit chimique et sans pollution, l’eau est désinfectée.

Le générateur UV-C ECOSTREAM 6 Alfaa pour désinfecter l’eau a la particularité d’avoir été optimisé avec des logiciels de modélisation des flux issus de l’aéronautique (Fluents), afin de maîtriser la dose germicide reçue par les bactéries en tout point du générateur UV. Le flux est dirigé dans le stérilisateur UV afin de créer de l’entrée à la sortie une forte turbulence.

Dans la chambre UV du générateur Ecostream 6 Alfaa, les bactéries sont présentées plusieurs fois en tournant devant la lampe UV-C 95W, ce qui permet d’obtenir un excellent pouvoir germicide. C’est donc un courant (d’où « Stream » en anglais) qui est développé au sein du générateur UV Alfaa.

Un coffret électronique ergonomique et compact avec un décompteur LCD vient compléter la chambre du générateur de traitement par UV Ecostream Alfaa pour la potabilisation de l’eau.

Autre version de la station: Le Skid Ecostream 6 Plus, équipé d’une sonde. Cette sonde capteur UV C mètre (sonde de contrôle du bon fonctionnement), exprime en pourcentage la quantité UVc traversant l’eau, cette sonde du générateur UV Ecostream permet de répondre aux nouvelles dispositions de l’arrêté du 9 octobre 2012.

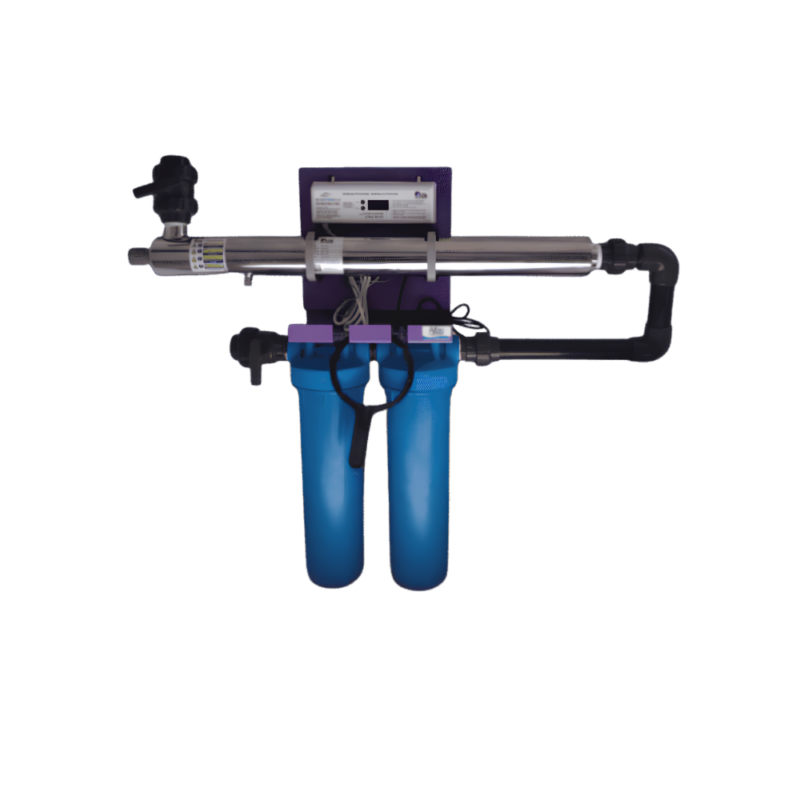

Caractéristiques de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

Le générateur UV Ecostream 6 Alfaa pour la potabilisation bactériologique de l’eau est équipé d’une chambre de traitement ultraviolet ou générateur UV en Inox 316L, les soudures sont de qualités pharmaceutiques (soudures invisibles et polissage intérieur / extérieur électro-zingué). L’usine de fabrication du stérilisateur UV Ecostream 6 Alfaa est certifiée ISO 9001.

• Stérilisateur UV bactéricide Ecostream 6 Alfaa pour un débit de 6 à 9 m3/h.
• Coffret électronique qui apporte confort d’utilisation et sécurité: décompteur horaire LCD (de 9000h à 0h), compteur journalier, alarme sonore et visuelle de défaut de lampe, mise en sécurité en cas de coupures électriques répétées.
• Lampe UV-C 95W Ref: P/N270134049 utilisée avec le stérilisateur d’eau par ultraviolet Ecostream 6 Alfaa est une lampe UV boostée dite High Output (HO) et donne 1/3 de puissance supplémentaire par rapport à une lampe UV standard et ce, pour une consommation électrique de 110W.
• 2 porte-filtres en 20 pouces BIG Ecostream 6 Alfaa équipés de:
  • 1 cartouche tamis filtrant 20 microns pour la filtration des matières en suspension.
  • 1 cartouche 5 μm (microns) pour la filtration des sédiments et des boues fines.
• Pression maximale : 6 bar.

Skid Ecostream Alfaa est monté sur une équerre en tôle avec peinture thermo laquée très résistante pour la fixation au mur de l’équipement.

Contenu :

• 1 clé de démontage des filtres Skid Ecostream 6 Alfaa.
• 1 chambre UV bactéricide ECOSTREAM 6 Alfaa.
• 1 coffret électrique Alfaa pour un débit de 6 à 9 m3/h.
• 1 lampe UVc 95W avec gaine et joint.
• 1 vanne d’arrêt sortie avec purge en 1″1/2 pour des prélèvements d’eau pour analyses éventuelles.
• 1 vanne d’arrêt entré en 1″1/2.
• 2 porte-filtres 20″ BIG et 2 cartouches BIG 20 pouces (20 µm et 5µm).

Entretien de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

Le changement des filtres de la station Skid Ecostream 6 Alfaa de potabilisation de l’eau s’effectue 2 à 3 fois par an pour les filtres en fonction de la qualité de l’eau et de sa turbidité. La durée de vie de la lampe est de 9000 heures soit à peu près une année.

Toutes manipulations sur la lampe UV 95W Ecostream 6 Alfaa doit être effectuées la lampe UV éteinte et débranchée, Pensez à vérifier la qualité du joint ACS et de la gaine quartz (une gaine quartz opaque ne laisse plus passer les rayons UV). Si la gaine quartz est sale ou opaque, nettoyez-la avec une eau citronnée et une microfibre. Si cet entretien ne suffit pas, il faudra changer la gaine quartz.

Dimensions de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

660mm x 1033mm.

Garantie de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

• 5 ans pour la chambre de traitement UV Skid Ecostream 6 Alfaa.
• 2 ans pour le coffret électronique Ecostream Alfaa.
• 2 ans pour les porte-filtres Ecostream Alfaa.
• Pas de garantie pour la lampe UV 95W et la gaine quartz.

Toutes modifications apportées au système de traitement de l’eau par UV Ecostream Alfaa dégagent de toutes responsabilités bactériologiques et techniques la société Alfaa ainsi que celle d’Esa Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

Au niveau de la réglementation, plusieurs normes sont à respecter, dont les principales sont celles de l’arrêté de la DGS du 19 janvier 1987, et les attestations de conformité sanitaire ACS.

Conseil(s) des Chouchous d’ESA :

Lors de la mise en place de la station Skid Ecostream Alfaa, ne jamais connecter électriquement la station de potabilisation bactériologique de l’eau sur la même ligne électrique qu’une pompe, tirer une ligne électrique dédiée à la station Skid Ecostream. Lorsqu’elle démarre, une pompe demande beaucoup de puissance (plus que lors de son fonctionnement). Ces surtensions peuvent être dommageables pour le boîtier électronique de l’Ecostream Alfaa.

Délai de livraison de la station Skid Ecostream 6 avec filtration pour le traitement de l’eau :

6 jours ouvrés.
