Description

Utilisation :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

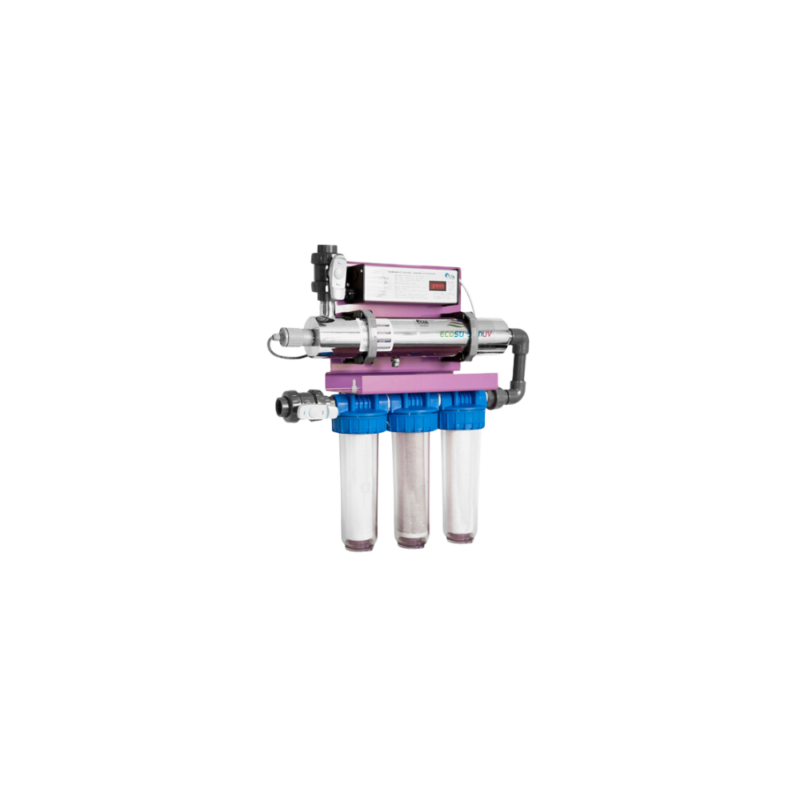

La station Skid Ecostream 1 UV Alfaa, conçue pour la potabilisation de l’eau par ultraviolet, est capable de traiter un débit de 1,7 m³/h, avec une dose germicide variant de 40 à 25 mJ/cm² et un coefficient de transmittance de 95 %.

Elle filtre l’eau en amont à l’aide de trois filtres, puis la stérilise dans sa chambre UV.

Pourquoi traiter l’eau avec la station Skid Ecostream 1 Alfaa?

La pollution des eaux stockées peut avoir diverses origines :

• Le ruissellement et décomposition de matières végétales dans l’eau.
• Le ruissellement et décomposition de matières fécales d’animaux.
• Le développement de bactéries, virus et de moisissures.
• L’eutrophisation de l’eau, coloration de l’eau.
• Le développement de bactéries anaérobies et donc d’odeur.
• Le Biofouling, encrassement biologique.
• Les matières en suspensions, sédiments et boues fines, pesticides, métaux lourds, pluies acides etc …

La combinaison de ces facteurs crée un véritable bouillon de culture. Pour sécuriser l’eau sur le plan bactériologique, un traitement par filtration et ultraviolet avec Ecostream 1 ou Skid Ecostream UV 1 Alfaa est la solution idéale.

La Technologie UV-C Ecostream 1 Alfaa, du stérilisateur d’eau par ultraviolet:

Le générateur UV Ecostream 1 Alfaa, dédié à la stérilisation et à la potabilisation de l’eau par ultraviolet, constitue une solution efficace pour éliminer les bactéries, microbes, virus et protozoaires grâce à l’action germicide de la lampe UV-C 48W au sein du réacteur UV. Ce traitement s’effectue sans ajout de produits chimiques ni pollution, garantissant une eau parfaitement désinfectée.

Le générateur UV-C ECOSTREAM 1 Alfaa pour désinfecter l’eau a la particularité d’avoir été déterminé avec des logiciels de modélisation des flux issus de l’aéronautique (Fluents), afin de maitriser la dose germicide reçue par les bactéries en tout point du générateur UV. Le flux est dirigé dans le stérilisateur UV afin de créer de l’entrée à la sortie une forte turbulence.

Dans la chambre UV du générateur Ecostream 1 Alfaa, les bactéries passent à plusieurs reprises devant la lampe UV-C 48W, optimisant ainsi le pouvoir germicide. C’est donc un courant (d’où « Stream » en anglais) qui est développé au sein du générateur UV Alfaa.

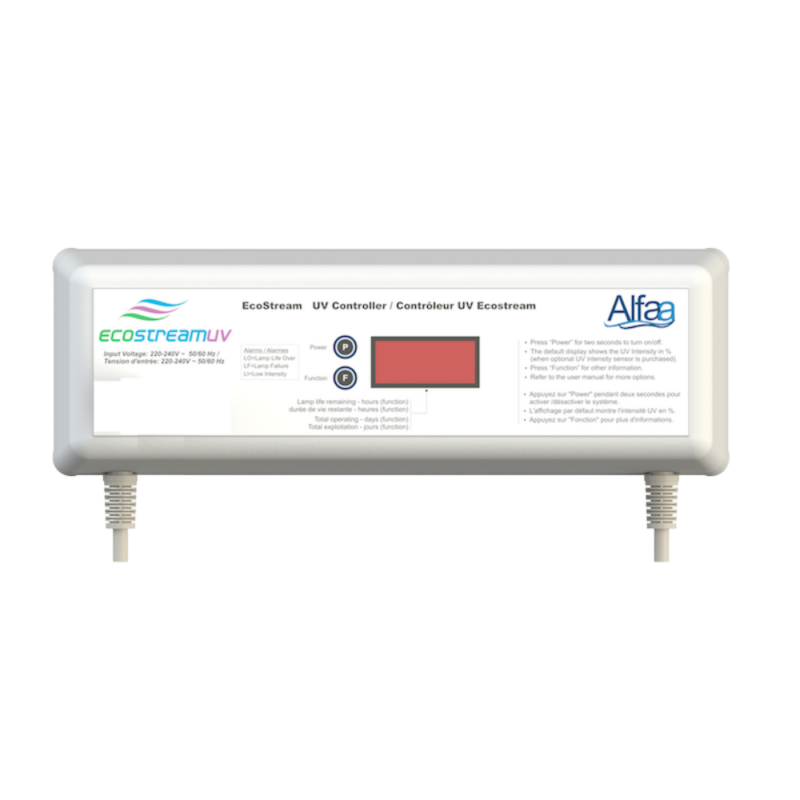

Un coffret électronique ergonomique et compact avec un décompteur LCD vient compléter la chambre du générateur de traitement par UV Ecostream Alfaa pour la potabilisation de l’eau.

Caractéristiques :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

Le générateur UV Ecostream 1 Alfaa pour la potabilisation bactériologique de l’eau est équipé d’une chambre de traitement ultraviolet ou générateur UV en Inox 316L, les soudures sont de qualités pharmaceutiques (soudures invisibles et polissage intérieur / extérieur électro-zingué). L’usine de fabrication du stérilisateur UV Ecostream 1 Alfaa est certifiée ISO 9001.

• Stérilisateur UV bactéricide Ecostream 1 Alfaa pour un débit de 1 à 1.7 m3/h.

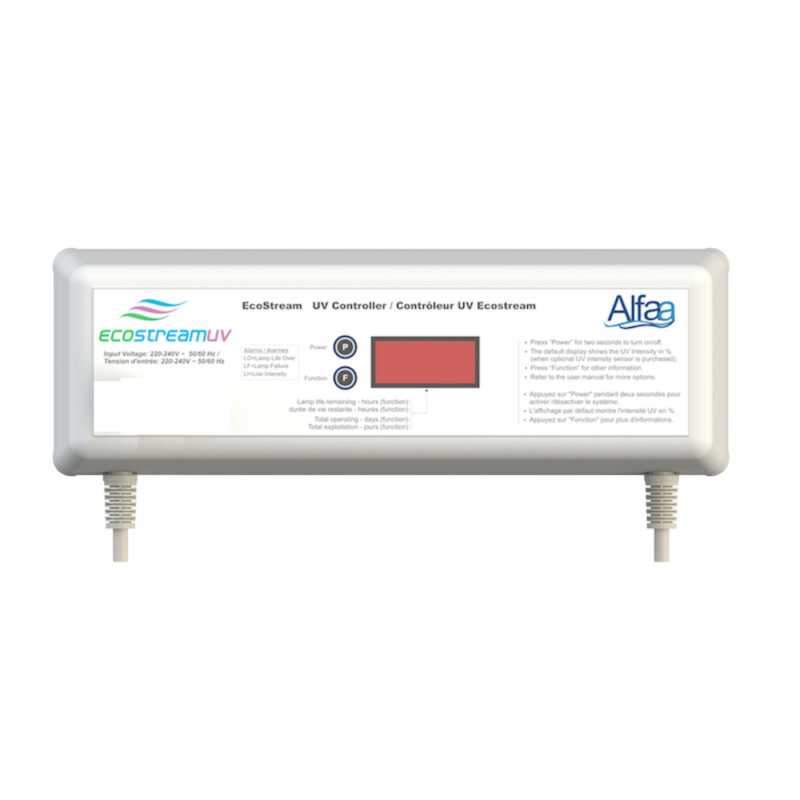

• Coffret électronique qui apporte confort d’utilisation et sécurité: décompteur horaire LCD (de 9000h à 0h), compteur journalier, alarme sonore et visuelle de défaut de lampe, mise en sécurité en cas de coupures électriques répétées.
• Lampe UV-C 48W Ref: §LECS1 AP 2017 utilisée avec le stérilisateur d’eau par ultraviolet Ecostream 1 Alfaa est une lampe UV boostée dite High Output (HO) et donne 1/3 de puissance supplémentaire par rapport à une lampe UV standard et ce, pour une consommation électrique de 55W.
• 3 porte-filtres en 9’’ 3/4 Ecostream 1 Alfaa équipés de:
  • 1 cartouche tamis filtrant lavable 60 microns pour la filtration des matières en suspension.
  • 1 cartouche 20 μm (microns) pour la filtration des sédiments et des boues fines.
  • 1 cartouche 5μm et charbon actif végétal et minéral pour l’élimination de l’odeur, de la couleur et du goût de l’eau et des micros-polluants par charbon actif.
• Pression maximale : 6 bar.
• l’installation du skid Ecostream Alfaa sur une équerre en tôle, dotée d’une peinture thermo laquée très résistante, pour fixer l’équipement au mur.

L’ancienne version Ecostream 1 est équipée d’une lampe UV 35W (§LECS1 AVT2017) ayant une longueur différente (lampe UV C toujours en vente sur notre site).

Contenu :

• 1 clé de démontage des filtres Skid Ecostream 1 Alfaa.
• 1 chambre UV bactéricide ECOSTREAM 1 Alfaa.
• 1 coffret électrique Alfaa pour un débit de 1 à 1,7 m3/h.
• 1 lampe UVc 48W avec gaine et joint.
• 1 vanne d’arrêt sortie avec purge en 3/4’’ pour des prélèvements d’eau pour analyses éventuelles.
• 1 vanne d’arrêt entré en ¾’’.
• 3 porte-filtres 9″ 3/4 et 3 cartouches (60µm, 20 µm et 5µm charbon actif).

Entretien :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

Il faut remplacer les filtres de la station Skid Ecostream 1 Alfaa deux à trois fois par an, en fonction de la qualité de l’eau et de sa turbidité. La durée de vie de la lampe est de 9000 heures soit à peu près une année.

Vous devez effectuer toute manipulation de la lampe UV 48W Ecostream 1 Alfaa lorsque la lampe est éteinte et débranchée. Pensez également à vérifier l’état du joint ACS et de la gaine quartz (une gaine opaque bloque le passage des rayons UV). Si la gaine quartz est sale ou opaque, nettoyez la avec une eau citronnée et une microfibre, si cet entretien ne suffit pas, il faut changer la gaine quartz.

Dimensions :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

660mm x 715mm.

Garantie :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

• 5 ans pour la chambre de traitement UV Skid Ecostream 1 Alfaa.
• 2 ans pour le coffret électronique Ecostream Alfaa.
• 2 ans pour les porte-filtres Ecostream Alfaa.
• Pas de garantie pour la lampe UV 48W et la gaine quartz.

Toutes modifications apportées au système de traitement de l’eau par UV Ecostream Alfaa dégagent de toutes responsabilités bactériologiques et techniques la société Alfaa ainsi que celle d’Esa Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

Au niveau de la réglementation, plusieurs normes sont à respecter.

les principales sont celles de l’arrêté de la DGS du 19 janvier 1987, et les attestations de conformité sanitaire ACS.

Conseil(s) des Chouchous d’ESA :

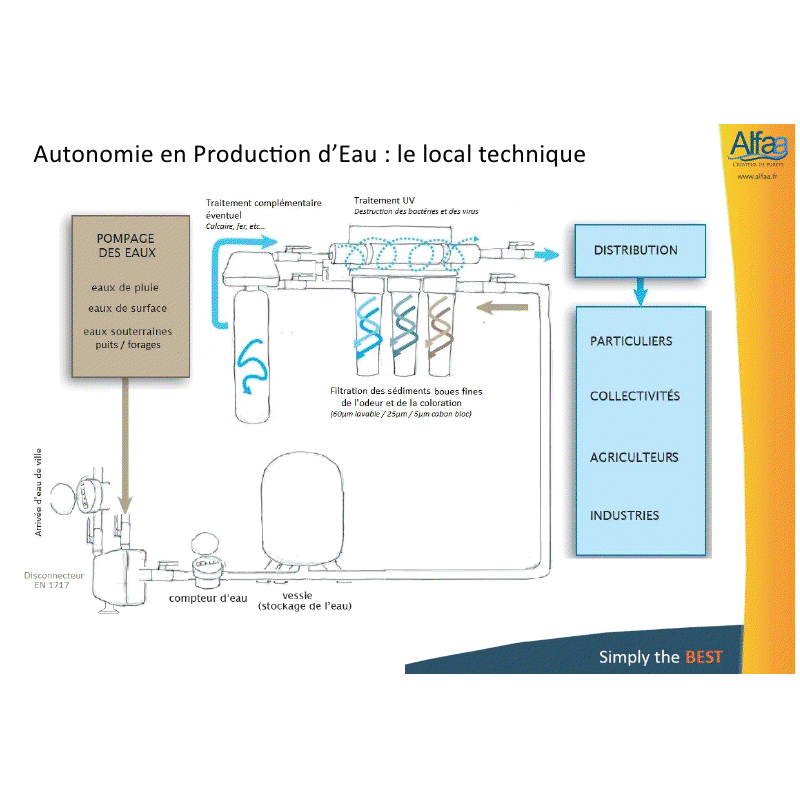

Lors de la mise en place de la station Skid Ecostream Alfaa, il est conseillé:

De ne jamais connecter électriquement la station de potabilisation bactériologique de l’eau sur la même ligne électrique qu’une pompe.

De tirer une ligne électrique dédiée à la station Skid Ecostream.

Quand Une pompe démarre, elle demande beaucoup de puissance (plus de puissance que lors de son fonctionnement).

Les surtensions sont dommageables pour le boitier électronique de l’Ecostream Alfaa.

Délai de livraison :

Du générateur Skid Ecostream 1 avec filtration pour le traitement de l’eau.

6 jours ouvrés.
