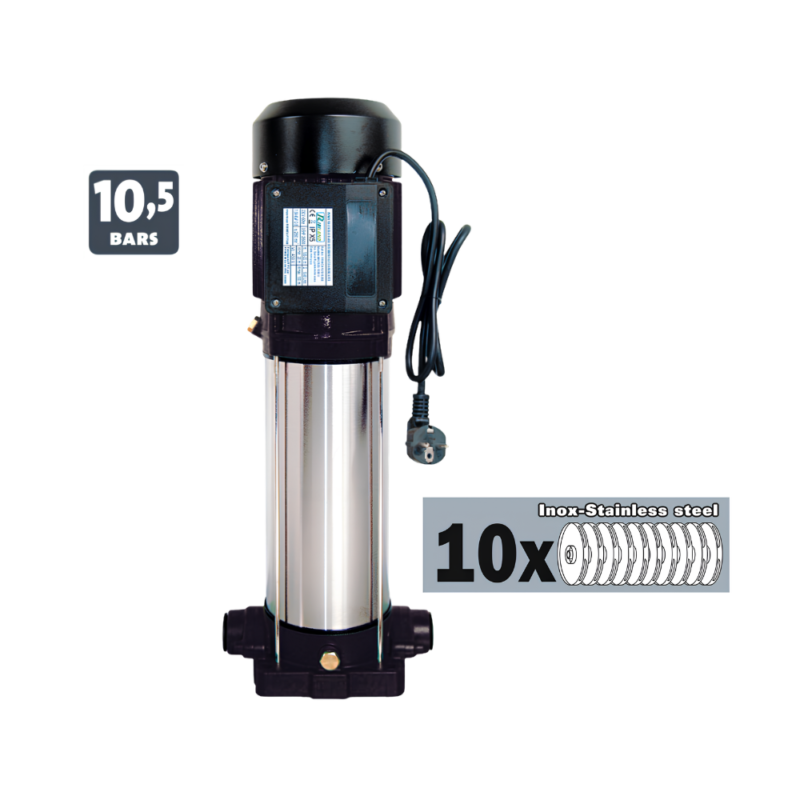

Pompe verticale de surface multicellulaire auto-amorçante 10 turbines

Description

Utilisation de la pompe verticale de surface multicellulaire auto-amorçante :

Comment bien choisir sa pompe ?

Une loi fondamentale de l’hydraulique empêche une pompe de puiser l’eau si la distance entre le niveau de puisage de l’eau et le niveau de la pompe est supérieur à ± 7,60 m. C’est la première mesure à prendre, sur les 3 pour choisir son type de pompes.

1 – La hauteur de puisage:

Différence entre le niveau de puisage et la pompe, si la différence est < à 7,60 m = pompe de surface, Si la différence est > à 7,60 m = pompe immergée.

2 – Le Débit nécessaire:

Il est égal à la somme des débits des matériels utilisés (arroseurs, sprinklers, goutte à goutte, irrigation, etc).
3 – La Pression: La pression, ou hauteur manométrique totale, HMT, correspond à la différence entre le niveau de puisage et le niveau de tirage le + haut, majorée des pertes de charges. Elle s’exprime en mètres ou en bar (10 m = 1 bar) et, est la somme de 3 mesures:

A – La hauteur d’aspiration HA:

C’est la différence entre le niveau du puisage de l’eau et le niveau de la pompe. On peut toutefois utilisé un tuyau plus long que la HA (par exemple 7 m de tuyau pour une HA + 4,00 m.). Elle s’exprime en mètres. Pour une pompe immergée HA = 0

B – La hauteur de refoulement HR: Comme la HA, c’est la différence de hauteur entre le niveau de la pompe et le niveau du point de tirage (arroseurs, sprinklers, etc) le plus élevé. Elle s’exprime en mètres. Pour une pompe immergée, HR = différence entre niveau de l’eau (du puisage) et le point de tirage le plus élevé.

C – Les pertes de charges PC: Elles dépendent du diamètre du tuyau et de sa longueur, selon le débit. Compte tenu de l’emploi de dérivations, coudes et raccords qui peuvent être montés sur l’installation, il est d’usage de majorer le résultat obtenu de ± 10 %.

Pour terminer il convient d’ajouter à ces 3 mesures la Pression Résiduelle PR qui correspond à la pression recommandée du terminal utilisé : elle se mesure en mètre avec un rapport 1bar = 10 m de tuyau.

Comment choisir le bon tuyau pour sa pompe de surface, par les Chouchous d’Esa:

En règle générale, les sorties de pompes sont en 1″ et impliquent d’emblée l’utilisation de tuyau de Ø 25. Dans la plupart des cas, des réductions sont employées afin de correspondre aux terminaux. Il est conseillé de les installer progressivement, afin de ne pas casser le débit brusquement. Toujours dans le même souci, il est préférable d’utiliser des dérivations en Y plutôt que des raccords en T.

Le choix du diamètre du tuyau de refoulement dépend aussi de la longueur à parcourir: un tuyau de diamètre 19 laisse passer 2 fois plus d’eau qu’un tuyau de diamètre 12,5, et les pertes de charges sont de 3 à 5 fois moins importantes avec un tuyau Ø 19 mm.

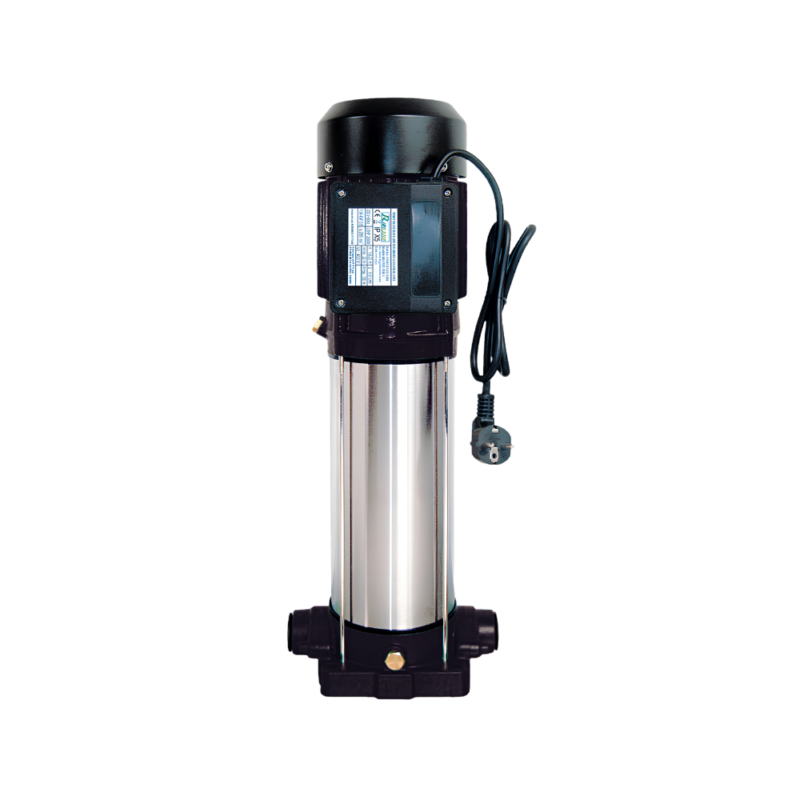

Caractéristiques de la pompe de surface verticale multicellulaire auto-amorçante :

• Corps moteur fonte d’aluminium, arbre moteur inox AISI 416.
• Corps de pompe en inox.
• Turbines inox AISI 304.
• 2200 W.
• Hauteur d’aspiration 8 m.
• Refoulement : 110 m.
• Entrées/sorties 1″.
• Longueur câble électrique 2 m.

Avantage(s) de la pompe de surface verticale multicellulaire auto-amorçante :

La pompe à eau de surface multicellulaire 10 turbines et auto-amorçante 2700 W Ribiland permet de de gagner de la place grâce à sa position verticale.

Contenu :

1 pompe.

Garantie de la pompe de surface verticale multicellulaire auto-amorçante :

2 ans.

Délai de livraison de la pompe de surface verticale multicellulaire auto-amorçante :

6 jours ouvrés.
