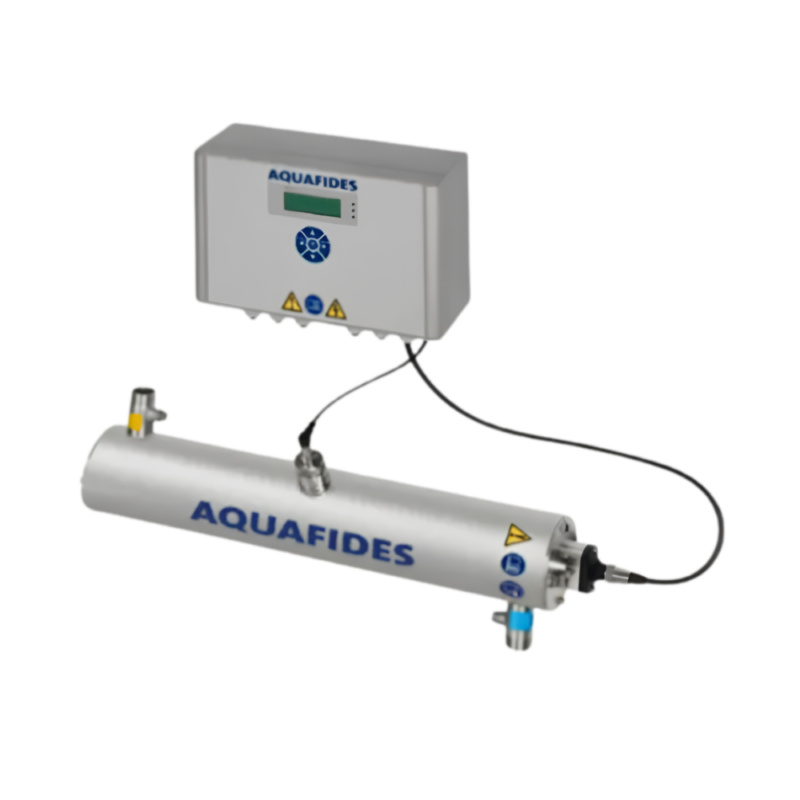

Générateur UV AQUAFIDES 1AF45T KATADYN CERTIFIÉ ACS UV

Description

Utilisation du générateur UV Aquafides 1AF45T :

Le générateur UV-C Katadyn 1AF45T Aquafides est certifié ACS UV. Il traite un débit d’exploitation de 4,32 m³/h pour une transmittance de 96,5 % sur 10 mm, avec une dose efficace UV-C germicide garantie, en fin de vie de lampe, supérieure à 400 J/m².

Vous pouvez installer la lampe UV de chaque côté du réacteur, ce qui facilite la mise en place et la maintenance. De plus, un capteur UV-C intégré contrôle le réacteur. Il respecte la prescription de l’ACS UV en vigueur : « le radiomètre de travail du réacteur UV doit faire l’objet d’un contrôle à l’aide d’un radiomètre de référence au minimum 1 fois par an ». Cette opération dure moins de 240 secondes et ne coupe pas le processus de désinfection.

La chambre de traitement comporte des plaques de répartition du flux, qui créent une turbulence à l’intérieur de la chambre d’irradiation. Ainsi, elles suppriment les écoulements laminaires et les irradiations préférentielles, ce qui garantit un temps de contact optimal et une efficacité accrue.

Katadyn annonce que l’Aquafides 1AF45T assure la qualité microbiologique de l’eau, même dans des conditions de faible transmittance, et offre plus de sérénité sur le long terme.

Caractéristiques du générateur Aquafides 1AF45T :

• Pression de service : 16 bar maximum.
• Température de l’eau : de 0 à 40 °C.
• Matière : inox 316L (type 1.4404) de haute qualité.
• Raccordement : 1″.
• Forme en Z, avec positionnement horizontal, vertical ou inversé.
• Vis de purge G ¼ ».
• Volume de la chambre d’irradiation : 7 L.
• Indice de protection : IP65.
• Lampe UV basse pression de 55 W, avec une puissance germicide installée de 15 W UV-C.
• Consommation électrique : 0,055 kWh.
• Durée de vie de la lampe : 10 000 heures.
• Capteur UV-C selon ÖNORM M5873-1D.
• Câble électrique : 5 m.

Dimensions du générateur UV 1AF45T :

• Longueur : 634 mm.
• Largeur : 265 mm.
• Hauteur : 129 mm.

Caractéristiques du réacteur :

• Chambre d’irradiation en inox 316L, avec 3 plaques de répartition du fluide sur toute sa longueur : la désinfection reste homogène, sans zone non traitée, et l’effet turbulent limite les dépôts, donc les nettoyages.
• Anneaux de guidage central pour manipuler la gaine quartz.
• Démontage et nettoyage visuel faciles de la gaine quartz, sans extraire la lampe UV-C.
• Installation horizontale, verticale ou inversée, avec sortie de la lampe des deux côtés.
• Écoulement du fluide en sortie vers le bas ou vers le haut.
• Brides d’entrée et de sortie tournantes.

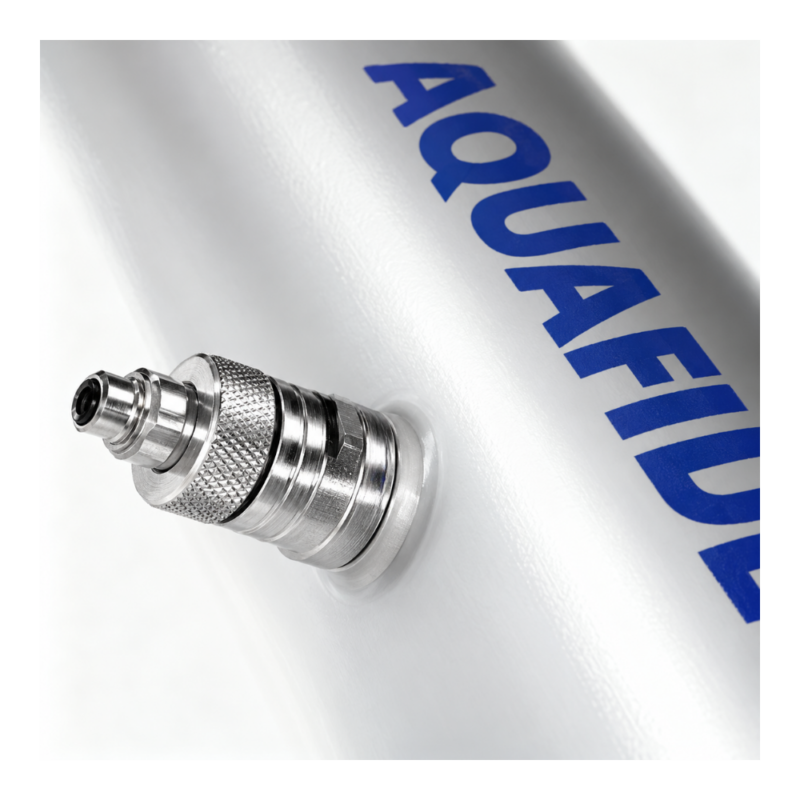

• Piquage sur la chambre d’irradiation pour une ventouse, en position verticale ou horizontale.
• Piquage pour robinet de prélèvement en entrée et en sortie.
• Vidange totale de la chambre d’irradiation.
• Chambre conçue selon la norme EN 13445, en PN16, certifiée ACS UV.
• Capteur et connecteurs IP65.

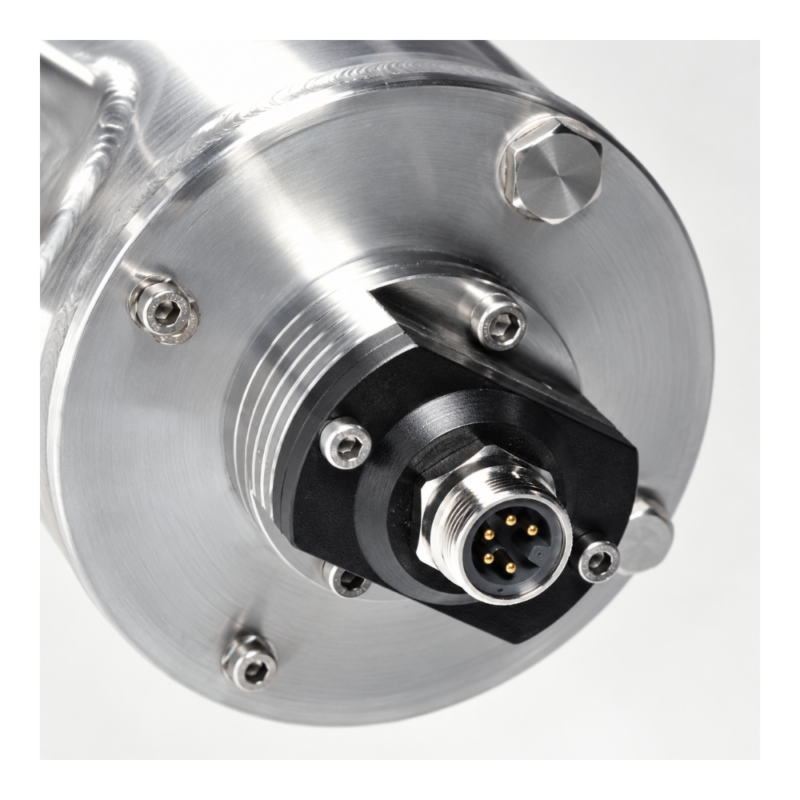

Capteur UV DIGINORM :

Le capteur UV ÖNORM se retire sans interrompre le traitement et sans déclencher d’alarme de contrôle. Sa fenêtre monobloc « Opak Glass », sélective à 254 nm, offre un meilleur signal de transmission UV-C et allonge sa durée de vie. Le même capteur DIGINORM équipe toute la gamme Aquafides Katadyn.

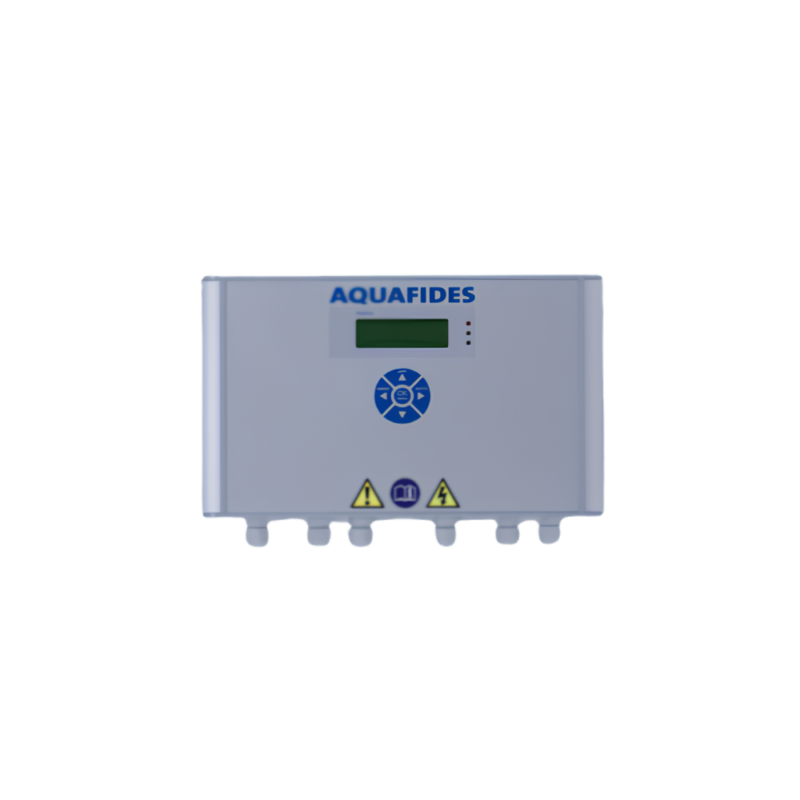

Caractéristiques techniques du coffret digital de commande DIGISYS :

• Coffret en aluminium, gris RAL 7040.
• Alimentation : 230 V, 50-60 Hz (1L/N/PE).
• Indice de protection : IP64.
• Température ambiante : de 5 à 35 °C.
• Câble : 4 m.
• Commande digitale, programmable.
• Écran 3 couleurs de 4 lignes de 20 caractères, avec voyant LED en façade : vert, fonctionnement normal ; orange, pré-alarme (aucun danger immédiat pour la sécurité de fonctionnement) ; rouge, alarme (défaut à corriger au plus vite, alarme bloquante ou non, au choix).
• Compteur de la durée de fonctionnement de la lampe (heures de service, nombre de cycles marche/arrêt), avec remise à zéro lors du remplacement de la lampe, et totalisateur pour l’historique du système depuis son installation.
• Horloge temps réel.
• Redémarrage automatique après une coupure de courant.
• Balayage électronique pour vérifier le ballast.
• Menu de contrôle du capteur DIGINORM, multiples pré-alarmes, télégestion et transmission d’alarmes.

Avantages du générateur UV Aquafides 1AF45T de Katadyn :

• Composants haut de gamme, suisses, autrichiens et allemands, à longue durée de vie.
• Design ultra-compact.
• Temps de maintenance réduit.
• Faible consommation électrique : la lampe éco-énergétique reste efficace même sur eau froide.
• Montage horizontal, vertical ou inversé, avec lampe d’un côté ou de l’autre.
• Certificat ACS UV de conformité disponible sur demande.
• Conforme aux normes DVGW, ÖVGW et SVGW, selon Katadyn.

Contenu du colis :

• 1 réacteur avec lampe et gaine.
• 1 coffret électrique.

Entretien :

• La lampe a une durée de vie de 10 000 heures.
• Lors de toute maintenance sur la lampe UV-C ou la gaine quartz, éteignez le générateur UV et débranchez-le.
• Attention : les rayons UV-C sont dangereux pour la peau et les yeux. Ne manipulez pas la lampe lorsqu’elle est branchée. La chambre UV doit rester hermétique et ne laisser passer aucun rayon ultraviolet.

Garantie :

1 an.

Toute modification apportée au système de traitement de l’eau par ultraviolet Aquafides 1AF45T Katadyn dégage de toute responsabilité bactériologique et technique la société Katadyn, ainsi que la société ESA Evolutions et son département de e-commerce les Chouchous d’ESA.

Certification :

Le générateur Aquafides 1AF45T Katadyn, de conception suisse et certifié ACS UV, est conforme aux normes DVGW, ÖVGW et SVGW, selon Katadyn.

Délai de livraison :

12 jours ouvrés.

Pose par un professionnel : Vous désirez faire poser le générateur UV Aquafides 1AF45T Katadyn pour désinfecter l’eau d’un puits, d’un forage, de pluie ou de process, et vous habitez en Normandie ? Contactez ESA Evolutions, implantée dans l’Eure (27) et spécialiste du traitement de l’eau, du stockage des liquides et de la récupération d’eau de pluie, au 02 32 77 41 68 ou par mail à contact@esa-evolutions.fr.
