Description

Utilisation du module de gestion d’eau de pluie Box S90 :

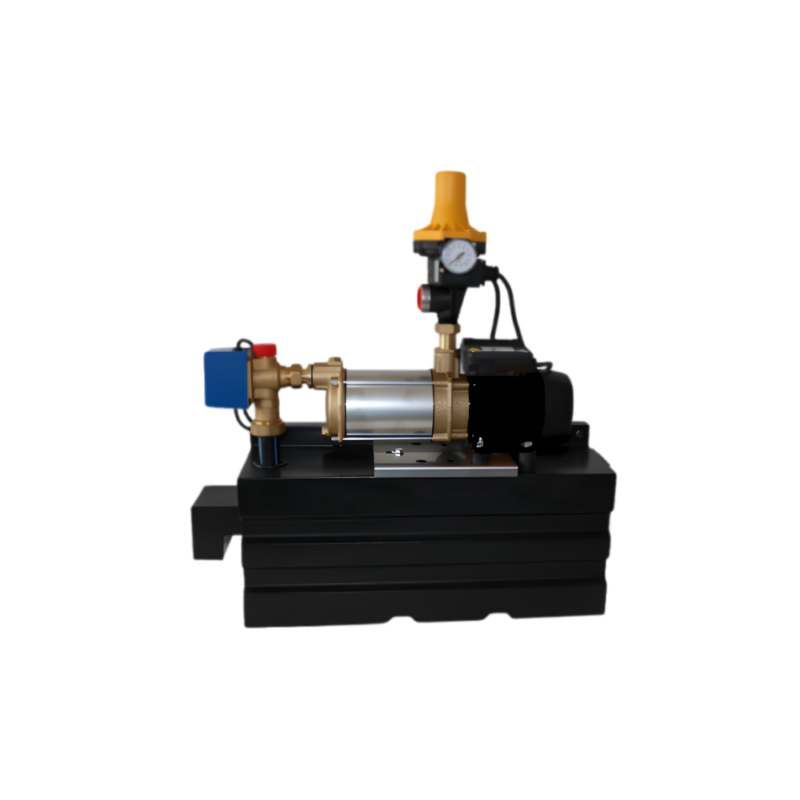

Le module de gestion Kettner Box S90 gère automatiquement votre installation de récupération d’eau de pluie, garantit une alimentation fiable en eau de pluie et assure une disponibilité continue de l’eau aux diverses distributions telles que les WC, machines à laver et robinets de puisage. La station de gestion permet d’avoir de l’eau toujours disponible, avec la pression nécessaire et la quantité requise. En cas de manque d’eau de pluie, le module bascule sur le réseau d’eau potable. La station Box S90 est équipée ‘un affichage de niveau d’eau numérique.

Centrale de gestion de récupération d’eau de pluie à pompe simple, prête à être branchée, en module compact pour maisons individuelles et petits locaux commerciaux (ne convient pas pour une utilisation industrielle).

L’installation de gestion de l’eau de pluie et de ville répond aux critères des normes DIN et NF EN 1717.

Le module de gestion permet d’assurer l’alimentation de tous les équipements en eau en évitant tous les risques de manque d’eau en passant directement et automatiquement sur le réseau d’eau de ville si la cuve ou la citerne sont vides.

L’eau est toujours disponible avec la pression nécessaire et en quantité requise.

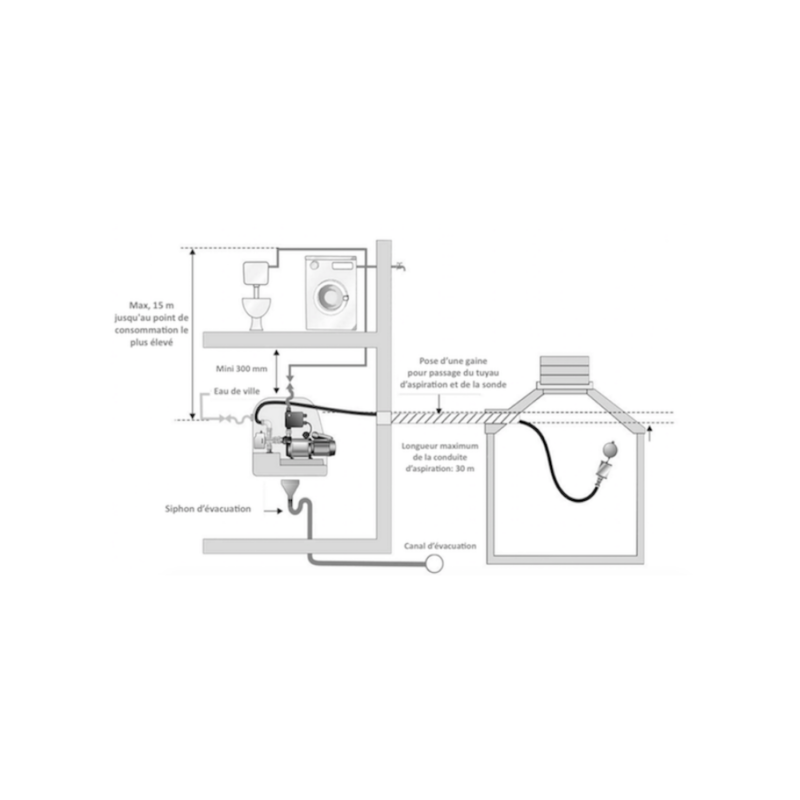

Recommandation pour la mise en place de la station d’alimentation pour installation d’eau de pluie Box S90 Kettner:

Avant la mise en place du gestionnaire Box S90, assurez vous que celui-ci est installé plus haut que la cuve (altimétrie) et que le trop plein du gestionnaire peut être raccordé vers un exutoire.

Le gestionnaire d’eau de pluie doit être installé dans un local fermé à l’abri du gel (local technique, garage, etc …).

La pose de la conduite d’aspiration est toujours censée se faire en montant de la citerne au système AF.

Pour les besoins de la révision, il faut prévoir un espace libre d’au moins 200 mm au-dessus de l’installation.

Pour assurer la ventilation du moteur de la pompe, il faut prévoir un espace libre d’au moins 100 mm sur la gauche de l’installation.

Le raccordement du trop-plein s’effectue en dessous de l’installation.

Les raccordements pour la réalimentation en eau fraîche ainsi que la conduite d’aspiration et de refoulement se trouvent sur le côté droit du système.

Il est important de sécuriser la pompe par un différentiel.

Pour plus d’information, n’hésitez pas à consulter la fiche technique dans l’onglet « Téléchargement ».

La station de gestion électronique de l’eau de pluie Kettner Umwelttechnik pour installation de récupération d’eau de pluie est une sélection des Chouchous d’Esa.

Caractéristiques du module de gestion d’eau de pluie Box S90 :

• Raccord eau de pluie : 1″ FE.
• Raccord eau de ville : 3/4″ FE (pression max. admissible 6 bar).
• Trop plein : Manchon 50 mm.

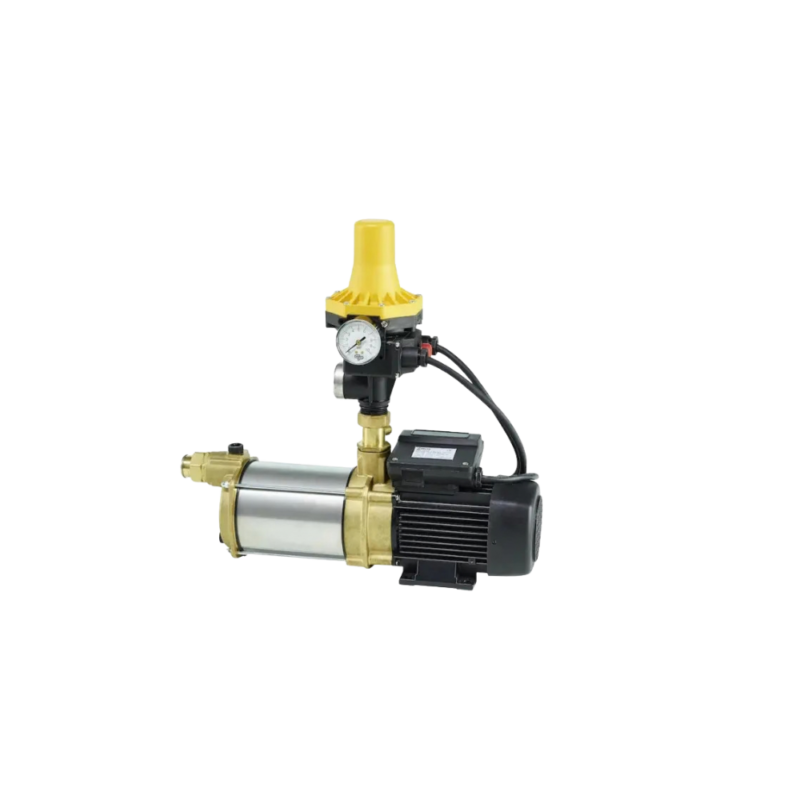

• Type de pompe : Pompe centrifuge multi-étage à auto-aspiration avec carter en acier fin.
• Pression maximum : 4,2 bar.
• Quantité refoulée maximum : 3,6 m3/h.
• Tension : 230 V; 50 Hz.
• Puissance absorbée maximum : 0,7 KW.
• Régulation de la pression : Régulation électronique commandée par ressort sans entretien, avec contrôleur de flux, manomètre et touche de réarmement.
• Distributeur 3 voies : motorisé, durée de commutation environ 6s.
• Réservoir d’alimentation : Volume environ 33 litres, post-écoulement d’eau potable automatique à l’aide d’un écoulement libre et valve à flotteur mécanique (selon DIN 1989).
• Commande dans module compact : microprocesseur, via un flexible de mesure (20 m), display à LCD avec affichage du niveau d’eau et du mode de service en cm/pourcent. Contrôle du fonctionnement et affichage des dérangements.
• Type de protection: Pompe IP 54. Régulation de la pression/commande IP 54.

Avantages du module de gestion d’eau de pluie Box S90 :

• Pas de risque de manque d’eau.
• Une gestion automatique de l’eau de pluie et de l’eau de ville.
• Un équipement ne demandant aucun entretien, seulement un contrôle annuel de l’étanchéité de tous les raccords et du bon fonctionnement de la sonde.
• Une mise en place simple et rapide.

Contenu du carton de la Box S90:

• 1 pompe multicellulaire.
• 1 contrôleur de débit.
• 1 flotteur à contact, longueur 20 m.
• 1 kit de visserie pour fixation mural (4 vis, 4 chevilles, 4 rondelles et 4 silences bloc).
• 1 raccord en laiton 1″.
• 1 prise commutateur pour la sonde.
• 1 prise adapteur pour prise française.
• 1 notice d’installation.

Entretien du module de gestion d’eau de pluie Box S90 :

La centrale ne nécessite aucun entretien. Toutefois, il faut vérifiez annuellement l’étanchéité de toutes les connexions, ainsi que le bon fonctionnement des différents équipements. Pour des périodes plus longues, lorsque le système des eaux pluviales s’arrête (période de vacances, etc.), retirez la fiche d’alimentation de la prise et fermez les robinets à tournant sphérique dans l’arrivée d’eau potable et dans la conduite sous pression.

Dimensions du module de gestion d’eau de pluie Box S90 :

• Largeur de la station : 600 mm.
• Hauteur du module de gestion Kettner: 740 mm.
• Profondeur : 210 mm.

Garantie :

2 ans dans le respect d’utilisation.

Certification :

L’installation de gestion de l’eau de pluie et de ville répond aux critères des normes DIN et NF EN 1717.

Délai de livraison  :

6 jours ouvrés.
