Description

Utilisation :

De la station Skid Ecostream 4 plus avec filtration pour le traitement de l’eau.

La station Skid Ecostream 4+ UV Alfaa de potabilisation d’eau par ultraviolet est utilisée pour un débit de 4 à 6 m³/h. Dose germicide de 40 à 25 mj/cm2 à un coefficient de transmittance de 95%.

Elle filtre l’eau en amont grâce à ses 3 filtres et la stérilise avec sa chambre UV.

Le générateur UV Ecostream 4 plus Alfaa est équipé d’un capteur UV C mètre et sonde, qui exprime en pourcentage la quantité UVc traversant l’eau, cette sonde du générateur UV permet de répondre aux nouvelles dispositions de l’arrêté du 9 octobre 2012.

Pourquoi traiter l’eau avec la station Skid Ecostream 4+ Alfaa?

La pollution dans les eaux stockées peut provenir de différents facteurs:

• Le ruissellement et décomposition de matières végétales dans l’eau.
• Le ruissellement et décomposition de matières fécales d’animaux.
• Le développement de bactéries, virus et de moisissures.
• L’eutrophisation de l’eau, coloration de l’eau.
• Le développement de bactéries anaérobies et donc d’odeur.
• Le Biofouling, encrassement biologique.
• Les matières en suspensions, sédiments et boues fines, pesticides, métaux lourds, pluies acides etc …

La conjugaison de ces événements amène à un bouillon de culture, pour sécuriser l’eau bactériologiquement, la solution est un traitement de l’eau par filtration et ultraviolet avec Ecostream 4+ ou SKID Ecostream UV 4+ Alfaa.

La Technologie UV-C Ecostream 4 + Alfaa, du stérilisateur d’eau par ultraviolet:

 Le générateur UV Ecostream 4+ Alfaa, qui stérilise et potabilise l’eau par ultraviolets, détruit les bactéries, microbes, virus et protozoaires grâce à l’action germicide de sa lampe UV-C 70W au sein du réacteur UV, sans ajout de produit chimique ni pollution, et désinfecte ainsi l’eau.

Alfaa a conçu le générateur UV-C ECOSTREAM 4+ pour désinfecter l’eau en utilisant des logiciels de modélisation des flux issus de l’aéronautique (Fluents), afin de maitriser la dose germicide reçue par les bactéries en tout point du générateur UV. Le flux dirige l’eau dans le stérilisateur UV afin de créer une forte turbulence de l’entrée à la sortie.

Dans la chambre UV du générateur Ecostream 4+ Alfaa, l’eau présente les bactéries plusieurs fois devant la lampe UV-C 70W en les faisant tourner, ce qui permet d’obtenir un excellent pouvoir germicide. C’est donc un courant (« Stream » en anglais) que le générateur UV Alfaa développe en son sein.

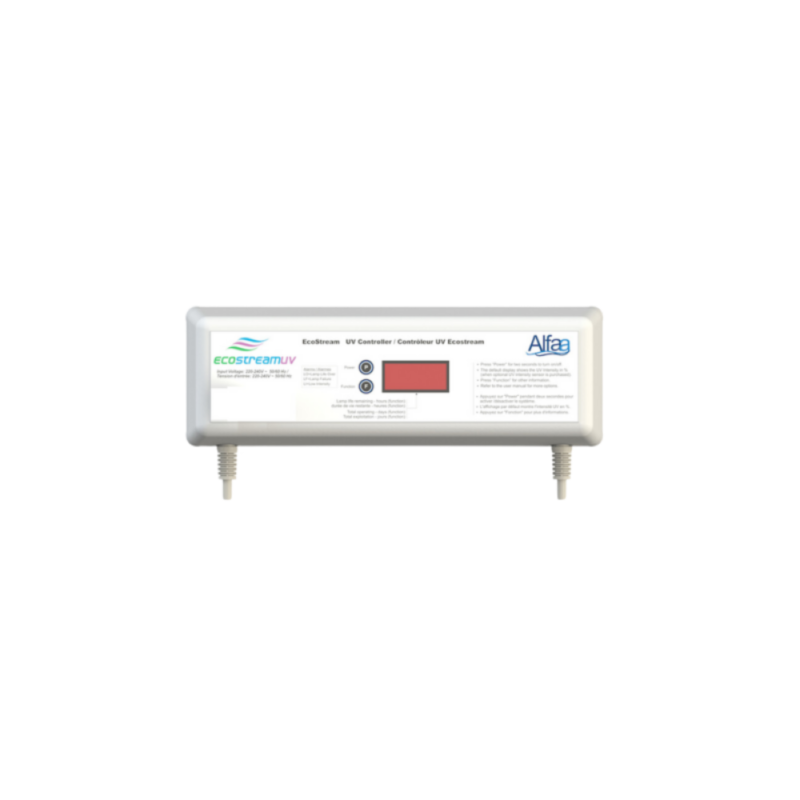

Un coffret électronique ergonomique et compact avec un décompteur LCD vient compléter la chambre du générateur de traitement par UV Ecostream Alfaa pour la potabilisation de l’eau.

Caractéristiques :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

La société Alfaa équipe le générateur UV Ecostream 4+ pour la potabilisation bactériologique de l’eau d’une chambre de traitement ultraviolet ou générateur UV en Inox 316L, et réalise des soudures de qualités pharmaceutiques (soudures invisibles et polissage intérieur/extérieur électro-zingué). L’usine de fabrication du stérilisateur UV Ecostream 4+ Alfaa obtient la certification ISO 9001.

• Stérilisateur UV bactéricide Ecostream 4+ Alfaa pour un débit de 4 à 6 m3/h.
• Coffret électronique qui apporte confort d’utilisation et sécurité: décompteur horaire LCD (de 9000h à 0h), compteur journalier, alarme sonore et visuelle de défaut de lampe, mise en sécurité en cas de coupures électriques répétées.  Un capteur UV C mètre et une sonde de contrôle UV équipent le coffret, exprimant en pourcentage la quantité d’UVc traversant l’eau, cet équipement permettant de répondre aux nouvelles dispositions de l’arrêté du 9 octobre 2012.
• Lampe UV-C 70W Ref: P/N270134048 utilisée avec le stérilisateur d’eau par ultraviolet Ecostream 4+ Alfaa est une lampe UV boostée dite High Output (HO) et donne 1/3 de puissance supplémentaire par rapport à une lampe UV standard et ce, pour une consommation électrique de 74W.
• 3 porte-filtres en 20 pouces Ecostream 4+ Alfaa équipés de:
  • 1 cartouche tamis filtrant lavable 60 microns pour la filtration des matières en suspension.
  • 1 cartouche 20 μm (microns) pour la filtration des sédiments et des boues fines.
  • 1 cartouche 5μm et charbon actif végétal et minéral pour l’élimination de l’odeur, de la couleur et du goût de l’eau et des micros-polluants par charbon actif.
• Pression maximale : 6 bar.

Skid Ecostream Alfaa est monté sur une équerre en tôle avec peinture thermo laquée très résistante pour la fixation au mur de l’équipement.

Contenu :

• 1 clé de démontage des filtres Skid Ecostream 4+ Alfaa.
• 1 chambre UV bactéricide ECOSTREAM 4+ Alfaa.
• 1 coffret électrique Alfaa pour un débit de 4 à 6 m3/h.
• 1 sonde de contrôle UV.
• 1 lampe UVc 70W avec gaine et joint.
• 1 vanne d’arrêt sortie avec purge en 1″ pour des prélèvements d’eau pour analyses éventuelles.
• 1 vanne d’arrêt entré en 1″.
• 3 porte-filtres 20″ et 3 cartouches (60µm, 20 µm et 5µm charbon actif).

Entretien :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

Le changement des filtres de la station Skid Ecostream 4+ Alfaa de potabilisation de l’eau s’effectue 2 à 3 fois par an pour les filtres en fonction de la qualité de l’eau et de sa turbidité. La durée de vie de la lampe est de 9000 heures soit à peu près une année.

Vous devez effectuer toutes les manipulations sur la lampe UV 70W Ecostream 4+ Alfaa lorsque la lampe UV est éteinte et débranchée.

Vous devez vérifier la qualité du joint ACS et de la gaine quartz (une gaine quartz opaque ne laisse plus passer les rayons UV), pensez à vérifier la qualité du joint ACS et de la gaine quartz (une gaine quartz opaque ne laisse plus passer les rayons UV).

Si la gaine quartz est sale ou opaque, nettoyez la avec une eau citronnée et une microfibre, si cet entretien ne suffit pas, il faut changer la gaine quartz.

Dimensions :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

660mm x 900mm.

Garantie :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

• 5 ans pour la chambre de traitement UV Skid Ecostream 4+ Alfaa.
• 2 ans pour le coffret électronique Ecostream Alfaa.
• 2 ans pour la sonde capteur UV-C mètre.
• 2 ans pour les porte-filtres Ecostream Alfaa.
• Pas de garantie pour la lampe UV 70W et la gaine quartz.

Toutes modifications apportées au système de traitement de l’eau par UV Ecostream Alfaa dégagent de toutes responsabilités bactériologiques et techniques la société Alfaa ainsi que celle d’Esa Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

Au niveau de la réglementation, plusieurs normes sont à respecter, dont les principales sont celles de l’arrêté de la DGS du 19 janvier 1987, et les attestations de conformité sanitaire ACS.

Conseil(s) des Chouchous d’ESA :

Lors de la mise en place de la station Skid Ecostream Alfaa, ne jamais connecter électriquement la station de potabilisation bactériologique de l’eau sur la même ligne électrique qu’une pompe, tirer une ligne électrique dédiée à la station Skid Ecostream. Une pompe quand elle démarre demande beaucoup de puissance (plus de puissance que lors de son fonctionnement), ces surtensions sont dommageables pour le boitier électronique de l’Ecostream Alfaa.

Délai de livraison :

Du générateur Skid Ecostream 4+ avec filtration pour le traitement de l’eau.

6 jours ouvrés.
