Description

Utilisation de la pompe immergée multicellulaire automatique E MPSM :

Pompe multicellulaire monobloc immergée, avec système automatique de contrôle de pression intégré pour un fonctionnement autonome avec boitier de commande externe. Refoulement de la pompe immergée en 1″ 1/4.
Pour liquides propres, sans particules abrasives, non agressifs.

Nous vous proposons 3 modèles de pompes immergées monophasées Calpeda pour puits:

• Modèle E-MPSM 304, moteur 0,55 KW, pression maximum 3,8 bar.
• Modèle E-MPSM 305, moteur 0,75 KW pression maximum 4,6 bar.
• Modèle E-MPSM 306, moteur 0,90 KW, pression maximum 5,7 bar.

La pompe pour puits Calpeda est facile à installer, c’est un ensemble compact «Plug & Play» à utilisation simple et économique. Fonctionnement en toute sécurité, même si la pompe n’est que partiellement immergée.
Double étanchéité au niveau de l’arbre avec chambre à huile interposée. Le filtre à l’aspiration empêche la pénétration des particules solides de diamètre supérieur à 2 mm.

Solution idéale pour réduire l’encombrement du réservoir et du coffret de gestion.

Limites d’utilisation de la pompe immergée automatique E-MPSM Calpeda pour cuve et puits.

• Température maxi de l’eau : + 35°C.
• Diamètre intérieur mini du puits : 140 mm.
• Profondeur mini d’immersion : 100 mm.
• Profondeur maxi d’immersion : 20 m (avec un câble de longueur suffisante).

• Modèle E-MPSM 304 : 12 m.
• Modèle E-MPSM 305 : 16 m.
• Modèle E-MPSM 306 : 23 m.

Les pompes immergées Calpeda, une sélection des Chouchous d’Esa pour l’alimentation en eau.

Caractéristiques de la pompe immergée multicellulaire automatique E MPSM :

Performances n ≈ 2800 trs/min pour les 3 pompes E-MPSM 304, E-MPSM 305, E-MPSM 306.

Équipée d’un transmetteur de pression et d’un clapet anti-retour. Protection contre la marche à sec, détection d’air dans la pompe, contrôle de surcharge et surchauffe du moteur, contrôle de l’alimentation, contrôle de fuite.
Equipée d’un boitier de commande externe pour le mode de fonctionnement, visualisation et paramétrage des données de régulation. Avec câble d’alimentation 23 m (7 conducteurs non débrochables) avec boitier IDOS + 1.5m avec fiche mâle.
Moteur monophasé asynchrone IE3.
Chemise extérieure, filtre d’aspiration, corps d’étage, corps de refoulement, chemise moteur et arbre en inox 304 et turbine en Noryl.
Ensemble hydraulique en partie basse et moteur en partie supérieure, refroidi par l’eau pompée.
Moteur à induction 2 pôles, 50 Hz (2900 trs/min) Monophasé 230V ±10% avec protection thermique.
Condensateur et platine de gestion électronique incorporés.
Câble E-MPSM : H07RNF8-F, 3G1.5, longueur 15 m avec fiche mâle.
Alimentation électrique 230 V.

Câble E-MPSM :

• Pompe 07BB-F, 3G1+4×0,34 mm2, longueur 23 m.
• Câble d’alimentation H07RN8-F, 3G1,5 mm2 longueur 1,5 m avec fiche mâle, CEI-UNEL 47166.
• Isolation classe F.
• Protection IP X8 (pour immersion continue).
• Enroulement sec à triple imprégnation résistant à l’humidité. Construction en accord avec EN 60335-2-41.

Contenu :

• 1 pompe immergée E MPSM puissance au choix.
• 1 boitier de commande.

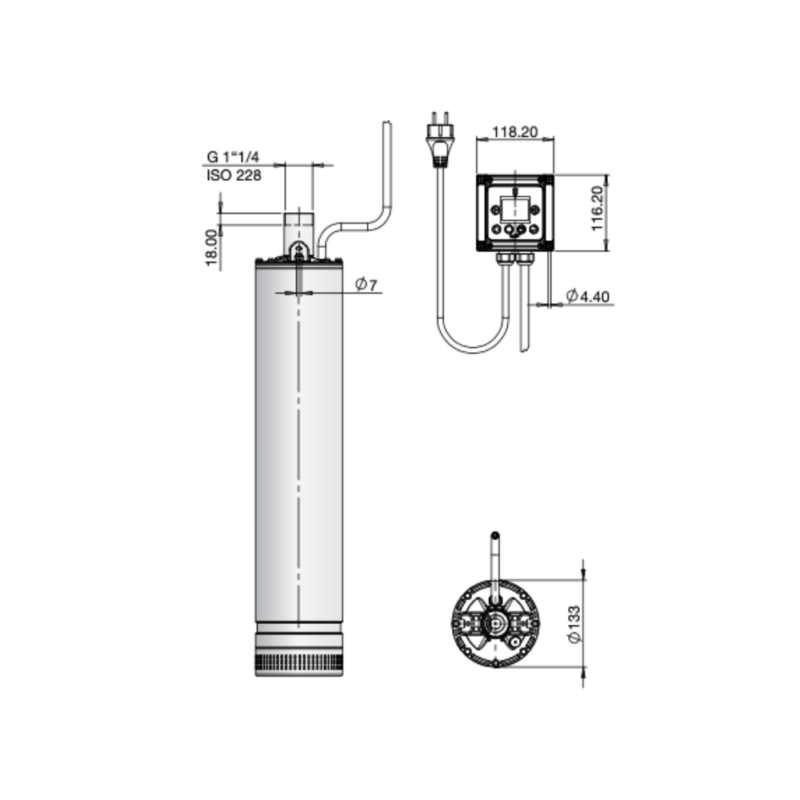

Dimensions de la pompe immergée multicellulaire automatique E MPSM :

Modèle, pompe E-MPSM 304 : 659,2 mm. Poids 16,6 Kg.

Modèle, pompe E-MPSM 305 : 708 mm. Poids 17,1 Kg.

Modèle, pompe E-MPSM 306 : 732 mm. Poids 19,1 Kg.

Garantie de la pompe immergée multicellulaire automatique E MPSM :

2 ans dans le respect d’utilisation.

Délai de livraison de la pompe immergée multicellulaire automatique E MPSM :

5 jours ouvrés.
