Description
Utilisation du filtre AG200 :

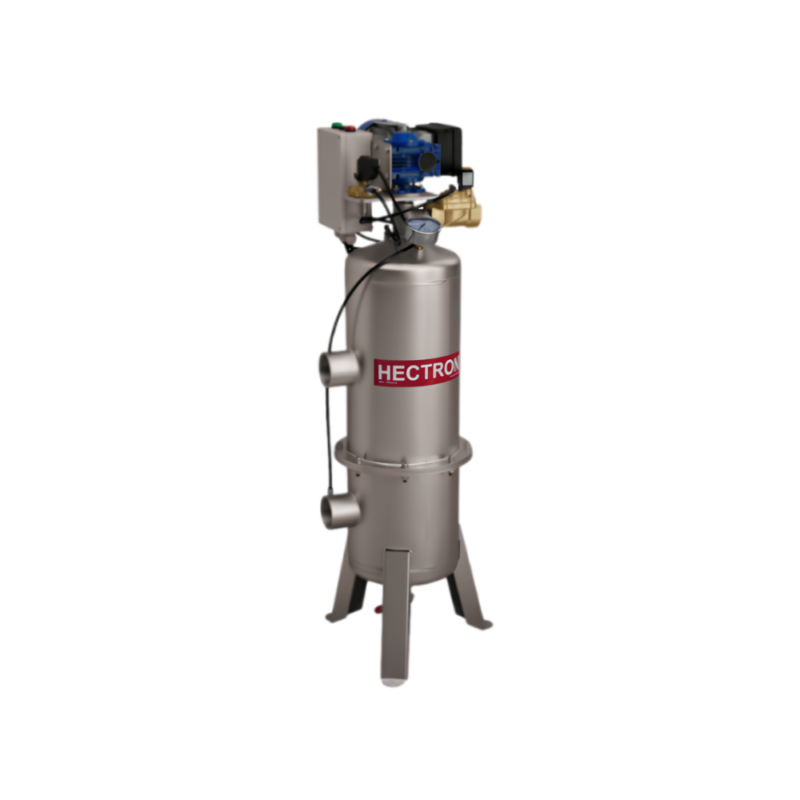

Le filtre automatique Hectron AG200 10 bar vous permet de choisir la finesse de filtration qui correspond à vos besoins : 2, 3, 6, 11, 20, 30, 40, 50, 60, 80, 100, 200, 300 ou 400 µm.
L’AG200 Hectron est un filtre automatique conçu pour éliminer les matières en suspension dans l’eau, notamment les particules organiques et minérales. Son système de nettoyage par rampe d’aspiration assure une filtration de qualité avec une faible consommation d’eau.
Les applications du filtre à sédiments AG200 Hectron :
Forage : eau de forage à usage domestique ou professionnel. Avec les seuils de filtration les plus fins, le filtre retient la plupart des matières en suspension (MES) de ces eaux : sable, terre et argile. Il s’utilise en géothermie, en potabilisation et pour l’arrosage.
Eau potable : une version conforme à la certification ACS est disponible. Ces filtres équipent les installations de potabilisation. En protection d’osmoseur, leurs seuils de filtration très fins protègent les membranes. Vous pouvez aussi les installer avant un système d’ultrafiltration ou un système UV (ultraviolet).
Eaux de lacs et de rivières : la turbidité des rivières varie souvent, avec une charge accrue en matières pendant les crues ou les orages. Dans les lacs et les étangs, des matières organiques (algues) se forment et colmatent particulièrement les filtres.
Réseaux industriels : la plupart des usines possèdent des réseaux d’eau étendus, utilisés pour les procédés industriels (comme dans les papeteries) ou pour le refroidissement. Les réseaux de refroidissement se chargent rapidement en poussières, en fines particules métalliques et en autres matières.
Eau de mer : une version spécifique, résistante à la corrosion, est disponible. Elle protège les pompes à chaleur sur eau de mer, sert en aquaculture et en préfiltration avant les systèmes de désalinisation par osmose inverse.
Stations d’épuration : un filtre sécurise les rejets après le clarificateur, et le choix d’un filtre automatique évite le remplacement des cartouches. Un seuil de filtration de 100 ou 200 microns suffit généralement.
Caractéristiques :

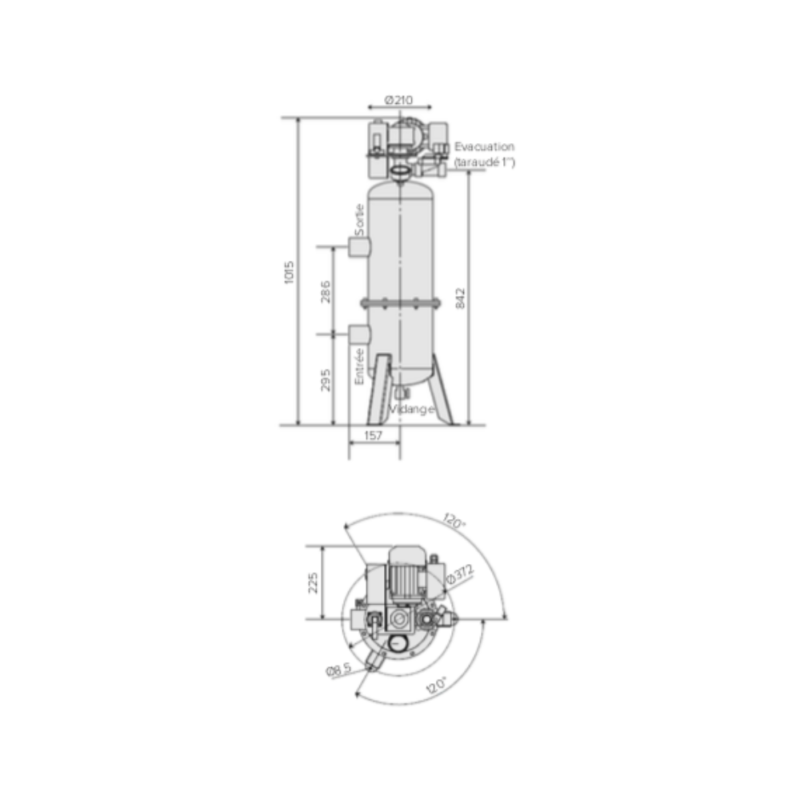

- Entrée et sortie : 2″ (taraudées). Une version filetée 3″ est disponible sur demande.
- Débit : 25 m³/h.
Les membranes de filtration :
- Pour une finesse de 0,5 à 2 µm : membrane non tissée, conseillée en présence de matières minérales fines comme l’argile ou le limon.
- Pour une finesse de 3 à 500 µm : membrane toile, à tissage de précision et maille carrée. Elle convient à tous types de matières en suspension, avec une excellente durée de vie, et se conseille en présence de matières minérales et/ou organiques.
- Les membranes sont déconseillées en présence de floculants polymères.
Conditions de fonctionnement du filtre AG200 :
| Caractéristique | Valeur |
|---|---|
| Pression maximale de service | 10 bar* |
| Pression minimale en entrée | 2,5 bar |
| Pression minimale en sortie | 2 bar |
| Température maximale de l’eau | 70 / 90 °C* |
| Taille maximale des MES | 3 mm |
*Versions 5 bar et 16 bar disponibles : filtre à sédiments automatique AG200 Hectron, débit 25 m³/h, 5 bar ou 16 bar.
Caractéristiques du filtre automatique Hectron AG200 :
| Caractéristique | Valeur |
|---|---|
| Alimentation électrique | 230 V / 50 Hz |
| Indice de protection | IP54 (IP65 en option) |
| Puissance | 110 W |
| Masse à vide | 26 kg |
| Masse en charge | 51 kg |
| Surface de filtration | 1104 cm² |
| Volume d’eau rejetée par cycle de nettoyage | 8 L |
| Durée du cycle de nettoyage | 5 s |
| Débit instantané du cycle de nettoyage | 5,8 m³/h |
| Perte de charge maximale | 0,5 bar |
Qualité de l’eau requise:
| Paramètre | Gamme standard | Gamme 316L | Gamme eau de mer |
|---|---|---|---|
| Chlore libre maximal, en permanence (mg/L) | 0,3 | 3 | 5 |
| Chlore libre maximal, ponctuellement (mg/L) | 3 | 12 | 20 |
| NaCl, sans revêtement (mg/L) | 3 | 15 | 50 |
| pH minimal/maximal, en permanence | 6/8 | 5/10 | 4/10 |
| pH minimal/maximal, ponctuellement | 3/12 | 2/12 | 2/12 |
Matières du filtre :
| Pièce | Gamme standard | Gamme 316L | Gamme eau de mer |
|---|---|---|---|
| Cuvelage du filtre | Inox 304 | Inox 316L | Inox + Rilsan |
| Rampe d’aspiration | POM | POM | POM |
| Électrovanne d’évacuation | Laiton | Inox 316L | Nylon (PA 6.6) |
| Pressostat différentiel | Laiton | Inox 316L | Inox 316L |
| Support du tamis filtrant | Inox 316L, PE | Inox 316L, PE | Duplex, PE |
| Membrane filtrante toile tissée | PETP ou nylon (PA 6.6) | PETP ou nylon (PA 6.6) | PETP ou nylon (PA 6.6) |
| Membrane filtrante non tissée 1 µm | PP | PP | PP |
| Membrane filtrante, autres finesses | Polyester | Polyester | Polyester |
Avantages :
- Nettoyages moins fréquents.
- Supporte une eau plus chargée.
- Seuil de filtration très fin.
Contenu :
1 filtre à sédiments, finesse de filtration au choix.
Entretien :
La filtration s’opère à travers un tamis cylindrique. Lorsque ce tamis se colmate, un pressostat détecte le différentiel de pression entre l’entrée et la sortie et déclenche le cycle de nettoyage.
Une rampe aspirante réalise le nettoyage : elle effectue un contre-lavage focalisé sur les ouvertures de la rampe, puis tourne pour nettoyer toute la surface du tamis. Pendant le nettoyage, une électrovanne s’ouvre pour évacuer les matières en suspension hors du filtre.
Garantie :
2 ans. Toute modification apportée au système de filtration de l’eau AG200 Hectron dégage de toute responsabilité bactériologique et technique la société Hectron, ainsi que la société ESA Evolutions et son département de e-commerce les Chouchous d’ESA.
Délai de livraison :
6 jours ouvrés.
Pose par un professionnel : Vous désirez faire poser le filtre AG200 Hectron et vous habitez en Normandie ? Contactez ESA Evolutions, notre maison mère, implantée dans l’Eure (27) et spécialiste du traitement de l’eau et de la récupération d’eau de pluie, au 02 32 77 41 68 ou par mail à contact@esa-evolutions.fr.
