Station de gestion de l’eau de pluie RAIN3-24 EM de Wilo

Description

Utilisation de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

La récupération d’eau de pluie par écran tactile avec Wilo RAIN3-24 EM.

La Wilo-RAIN3-24 EM est une installation d’utilisation des eaux de pluie conformément aux normes EN 1717 et DIN 1989. Son design compact et les diverses possibilités de raccordement hydraulique permettent une installation ou un remplacement simple et rapide.

Par ailleurs, l’interface utilisateur de l’écran LCD tactile, associée à de nombreuses fonctions intelligentes comme les Routines d’autoprotection, est confortable à utiliser et d’une très grande fiabilité.

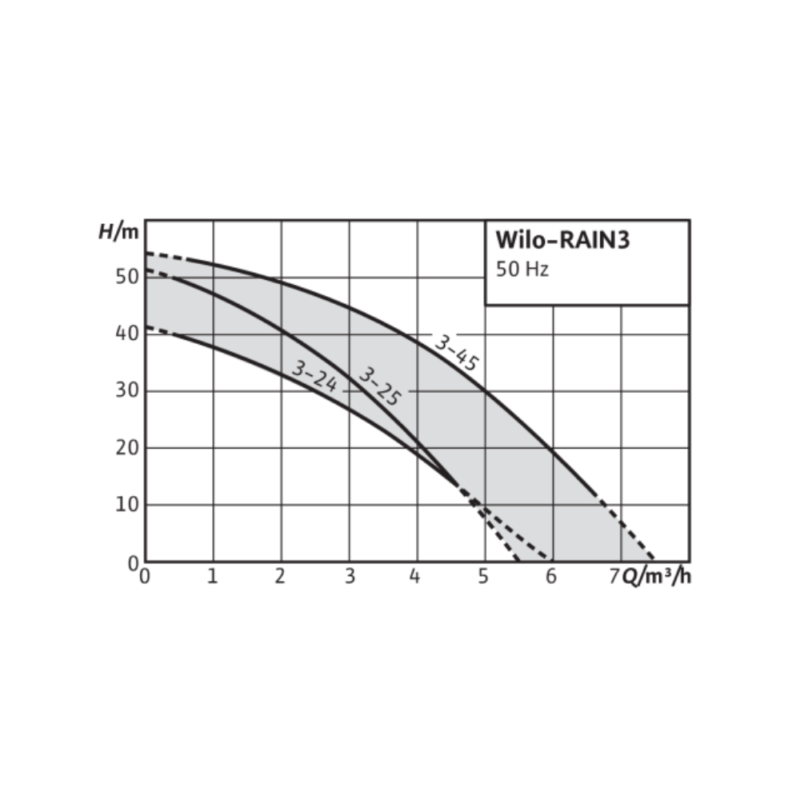

Les différences entre les 3 stations de gestion d’eau de pluie Wilo 3 RAIN3 (24 EM, 25 EM et 45 EM) sont la pression et le débit de la pompe (voir image avec les courbes de performances).

La station de récupération d’eau de pluie à pompe est simple, prête à être branchée, en module compact pour maisons individuelles et petits locaux commerciaux.

Toutes les pièces en contact avec le fluide résistent à la corrosion

Wilo RAIN3, un module compact prêt à être branché :

• Pompe centrifuge auto-amorçante HiMulti 3 P sur bâti de base avec amortisseurs de vibration.
• Réservoir de stockage 11 l pour la réalimentation en eau fraîche avec vanne à flotteur.
• Vanne à 3 voies.
• Couvercle à l’avant et à l’arrière.
• Raccord côté refoulement, tuyau flexible Rp 1″.
• Raccord côté aspiration, tuyau flexible Rp 1″.
• Raccord pour réseau de distribution d’eau municipal R ¾ ».
• Câble d’alimentation réseau 1,5 m et fiche.
• Capteur de niveau 4…20 mA avec câble de 20 m pour la surveillance du niveau des eaux pluviales dans le réservoir de stockage.
• Capteur de pression 4…20 mA.
• Capteur de trop-plein installé dans le réservoir de stockage.
• Alarme sonore.
• Contact sec disponible pour option d’alarme ou de rapport de défauts externes.
• Relais pour pompe submersible optionnelle (pompe de citerne).
• Appareil de commande électronique.
• Écran tactile LCD couleur.

Fonctions principales de Wilo RAIN3 :

• Récupération d’eau de pluie entièrement automatique.
• Rapports de marche et de défauts.
• Enregistrement des 10 dernières pannes.
• Protection contre le fonctionnement à sec de la pompe.
• Prise en charge de la fonction d’autoamorçage.
• Renouvellement automatique de l’eau dans le réservoir de stockage
• Affichage permanent du niveau de remplissage dans la citerne, pression de l’installation côté refoulement, état de fonctionnement de l’interface de commande.

Les pompes Wilo et les modules de gestion électronique de l’eau de pluie et d’eau de ville WILO Rain3 sont une sélection des Chouchous d’Esa.

Caractéristiques de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

• Alimentation réseau : monophasé 230 V, 50 Hz.
• Câble d’alimentation réseau : Longueur 1,5 m.
• Classe de protection : IPX4.
• Moteur avec sonde intégrée de protection thermique.
• Pression de service max. : 8 bar.
• Pression de déclenchement : 1,5 bar.
• Hauteur d’aspiration max. : 8 m.
• Température du fluide max. : +5 °C à +30 °C.
• Température ambiante : +5 °C à +40 °C.
• Volume du réservoir de stockage 11 litres.
• Diamètres nominaux de raccordement :
  • Raccord côté refoulement manchon à filetage Rp 1″.
  • Raccord d’aspiration manchon à filetage Rp 1″.
  • Raccord pour réseau municipal de distribution d’eau sur vanne à flotteur R ¾ » (filet mâle).

La pompe HiMulti 3 P Wilo du module de gestion RAIN3-24 EM:

• Corps de pompe en techno polymère.
• Roues et corps d’étage en 30 % Noryl GF.
• Couvercle de pompe et arbre en acier inoxydable.
• Garniture mécanique en céramique/carbone.

Avantage(s) de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

• Installation aisée grâce au système prêt à être branché et à la conception compacte avec différentes possibilités de raccordement hydraulique.
• Confort d’utilisation accru et possibilités de réglage simplifiées grâce à une combinaison unique de commande intuitive depuis une interface LCD tactile et des fonctions complètes.
• Grande fiabilité grâce aux routines de protection automatique intégrées
• Sécurité des conditions d’hygiène grâce au clapet antiretour et au réservoir de stockage selon DIN 1989 et EN 1717.
• Entretien aisé grâce à l’accès direct aux composants du système.
• Fonctionnement silencieux dans les locaux d’habitation avec la possibilité d’une intégration à une maison intelligente.
• Toutes les pièces en contact avec le fluide résistent à la corrosion.

Contenu :

• Station de récupération d’eau de pluie prête à être branchée et matériel de fixation inclus.
• Notice de montage et de mise en service
• Capteur de niveau 4…20 mA.
• Étiquette « Craint le gel ».
• Étiquette « Eau non potable ».

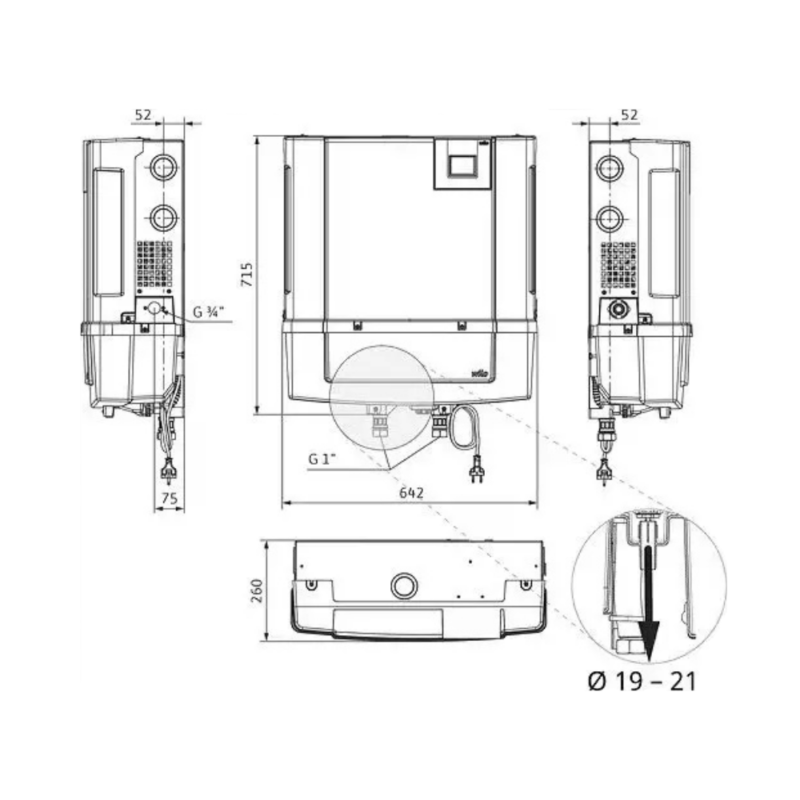

Dimensions de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

• Largeur de WILO RAIN3-24 EM : 642 mm.
• Hauteur du module de gestion RAIN3-24 EM: 715 mm.

Garantie de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

2 ans dans le respect d’utilisation.

Certification de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

L’installation répond aux critères des normes DIN 1989 et EN 1717.

Délai de livraison de la station de gestion de l’eau de pluie RAIN3-24 de Wilo :

5 à 25 jours ouvrés.
