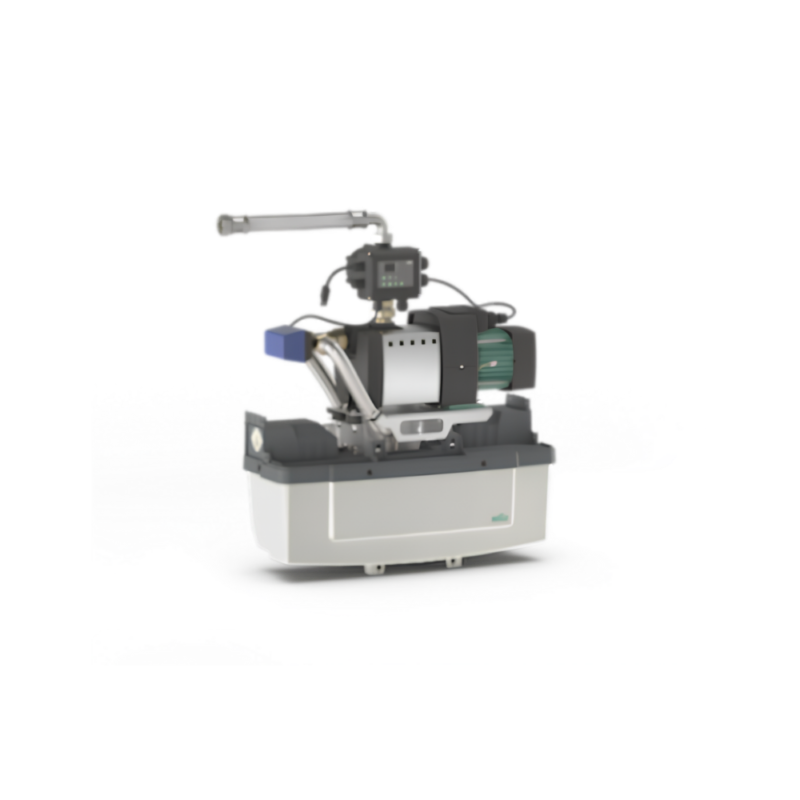

Station de gestion d’eau de pluie RAIN1-24 EM de Wilo

Description

Utilisation de la station de gestion des eaux de pluie RAIN1-24 EM :

Le module Wilo-RAIN1 24 EM est un gestionnaire de récupération d’eau de pluie permettant d’économiser l’eau potable et préconisé dans la distribution d’eau des réservoirs de toilettes ou l’arrosage du jardin, par exemple.

Grâce à sa forme compacte normalisée EN 1717 et DIN 1989 et à ses multiples options de raccordement hydraulique, son installation ou son remplacement est plus simple et plus rapide. En outre, l’interface intuitive de l’unité de pilotage combinée aux multiples fonctions intelligentes comme les routines d’autoprotection augmentent le confort d’utilisation et la fiabilité.

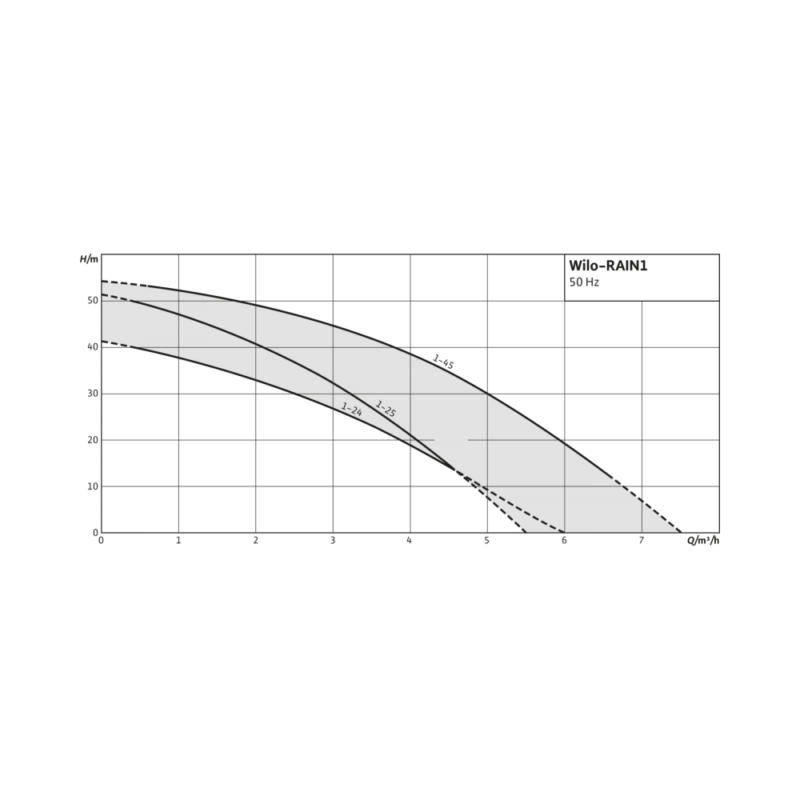

Les différences entre les stations Wilo RAIN1 (24 EM, 25 EM et 45 EM) sont la pression et le débit de la pompe HiMulti 3P (voir image avec les courbes de performances).

Module compact prêt à être branché :

• Pompe centrifuge auto-amorçante HiMulti 3 P 24 sur bâti de base avec amortisseurs de vibration.
• Réservoir de stockage 11 L pour la réalimentation en eau fraîche avec vanne à flotteur.
• Vanne à 3 voies.
• Raccord côté refoulement, tuyau flexible Rp 1″.
• Raccord côté aspiration, tuyau flexible Rp 1″.
• Raccord pour réseau de distribution d’eau municipal R ¾ ».
• Câble d’alimentation réseau 1,5 m et fiche.
• Interrupteur à flotteur avec câble de 20 m pour la surveillance du niveau des eaux pluviales dans le réservoir de stockage.
• Contact sec pour option d’alarme ou de rapport de défauts externes.
• Appareil de commande électronique avec détection de débit nul intégrée et capteur de pression analogique côté refoulement.

Commande/Écran de la station de gestion d’eau de pluie Wilo RAIN1-24 EM.

• Interface avec boutons poussoirs, écran à 7 lignes et LED.
• Affichage permanent du niveau de remplissage dans la citerne, pression de l’installation côté refoulement, état de fonctionnement de l’interface de commande.

Commande de Wilo RAIN1-24 EM.

• Régulation entièrement automatique de :
• Pompe centrifuge auto-amorçante HiMulti 3 P 24 EM.
• Pression de déclenchement réglable.
• Modes de fonctionnement de l’installation (manuel ou automatique).
• Commutation par vanne à 3 voies entre le fonctionnement pour eaux pluviales et pour le réseau municipal de distribution d’eau.
• Surveillance du niveau de remplissage de la citerne.
• Protection contre le fonctionnement à sec de la pompe.
• Prise en charge de la fonction d’auto-amorçage.
• Renouvellement automatique de l’eau potable dans le réservoir de stockage.
• Rapports de marche et de défauts.

Surveillance réalisées par Wilo RAIN1-24 EM:

• Niveau de remplissage des eaux pluviales dans le réservoir de stockage par interrupteur de débit.
• Pression d’alimentation actuelle.
• Protection contre le fonctionnement à sec de la pompe.
• Surveillance continue des câbles du capteur.
• protection contre la surtension de l’alimentation de la pompe par disjoncteur

Les pompes Wilo et les modules de gestion électronique de l’eau de pluie et d’eau de ville WILO Rain1 sont une sélection des Chouchous d’Esa.

Caractéristiques de la station de gestion des eaux de pluie RAIN1-24 EM :

Caractéristiques techniques du module de gestion d’eau de pluie Wilo Rain1-24 EM.

• Alimentation réseau : monophasé 230 V, 50 Hz.
• Câble d’alimentation réseau : longueur 1,5 m.
• Classe de protection : IPX4.
• Moteur avec sonde intégrée de protection thermique.
• Pression de service max. : 8 bar.
• Pression de déclenchement : 1,5 bar.
• Hauteur d’aspiration max. : 8 m.
• Température du fluide max. : +5 °C à +30 °C.
• Température ambiante : +5 °C à +40 °C.
• Volume du réservoir de stockage 11 litres.
• Diamètres nominaux de raccordement :
  • Raccord côté refoulement manchon à filetage Rp 1″.
  • Raccord d’aspiration manchon à filetage Rp 1″.
  • Raccord pour réseau municipal de distribution d’eau sur vanne à flotteur R ¾ » (filet mâle).

Caractéristiques du moteur Wilo RAIN1-24 EM:

• Pompe HiMulti 3 P-24 EM Wilo.
• Alimentation électrique: 1~230 V, 50 Hz.
• Vitesse nominale n: 2900 1/min.
• Courant nominal IN: 3.30 A.
• Classe de protection moteur: X4.
• Classe d’isolation F.

Dimensions des raccords de Wilo RAIN1-24 EM:

• Raccord de trop-plein : Ø75-PN0.
• Bride côté aspiration DNs : G 1.
• Bride côté refoulement DNd : G 1.

Avantage(s) de la station de gestion des eaux de pluie RAIN1-24 EM :

• Économies d’eau potable
• Installation aisée grâce au système prêt à être branché, à la construction compacte et aux différentes options de raccordement hydraulique.
• Commande confortable et fonctions de réglage simples grâce à l’interface intuitive combinée aux multiples fonctions.
• Grande fiabilité assurée par les routines d’autoprotection intégrées.
• Sécurité des conditions d’hygiène grâce au clapet antiretour et au réservoir de stockage selon DIN 1989 et EN 1717.
• Entretien aisé avec accès direct aux composants du moteur.

Contenu :

• Station de récupération d’eau de pluie prête à être branchée et matériel de fixation inclus.
• Notice de montage et de mise en service.
• Interrupteur à flotteur.
• Étiquette « Craint le gel ».
• Étiquette « Eau non potable ».

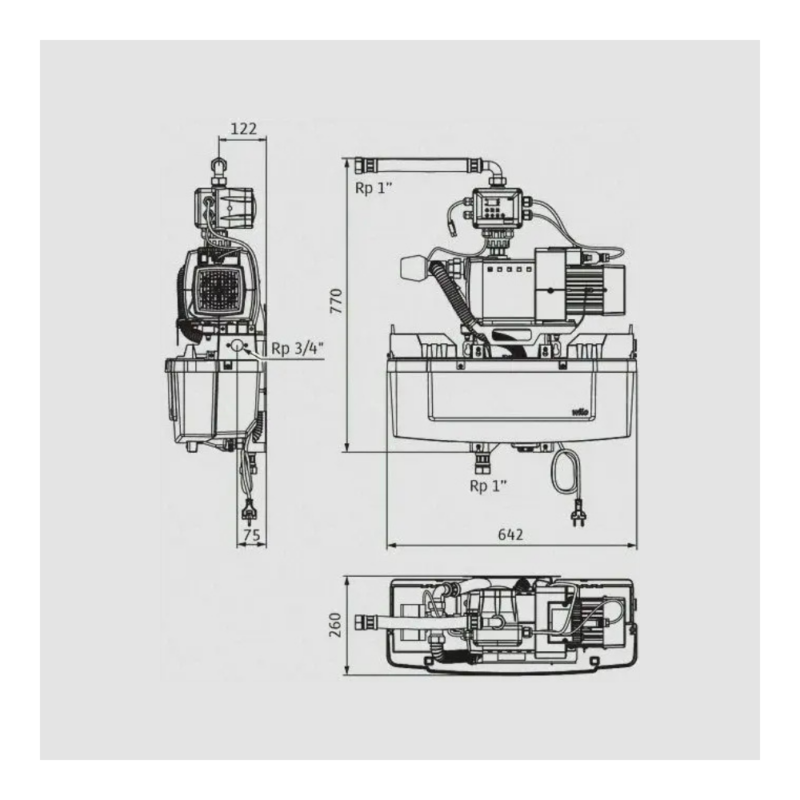

Dimensions de la station de gestion des eaux de pluie RAIN1-24 EM :

• Largeur de WILO RAIN1-24 EM: 642 mm.
• Hauteur du module de gestion RAIN1-24 EM:750 mm.

Garantie de la station de gestion des eaux de pluie RAIN1-24 EM :

2 ans dans le respect d’utilisation.

Délai de livraison de la station de gestion des eaux de pluie RAIN1-24 EM :

5 à 25 jours ouvrés.
