Description

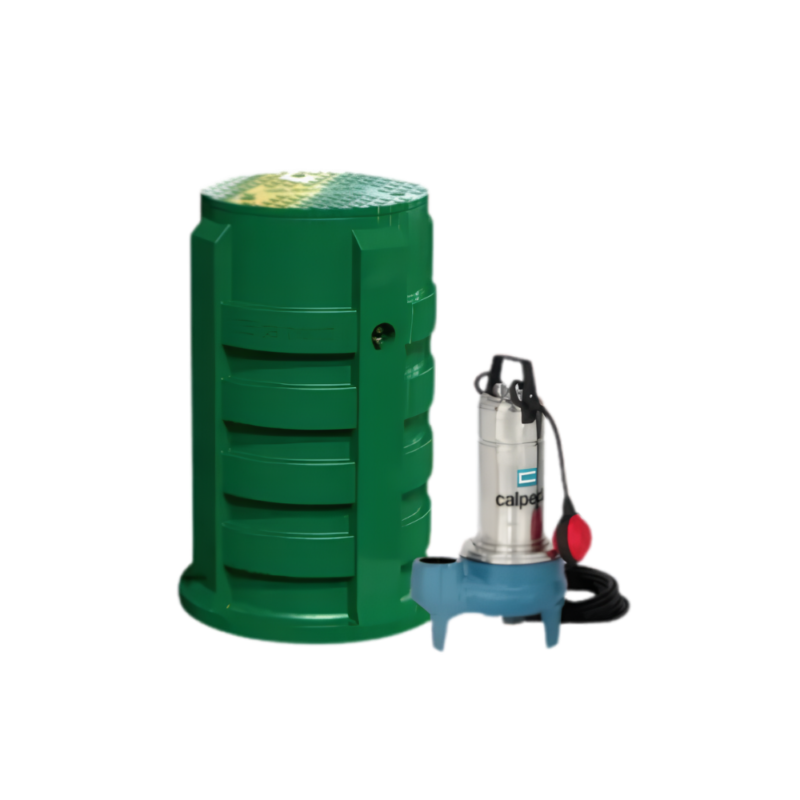

Utilisation de la station de relevage Calidom de Calpeda :

La station de relevage CALPEDA Calidom est livré prêt à poser et prêt à l’emploi. La station de relevage CALPEDA Calidom s’installe facilement et permet le relevage de l’eau de pluie de drainage ou encore d’eau grise. Le poste de relevage Calidom est non percé, ce qui permet de l’adapter au diamètre approprié pour l’entrée des effluents. Le couvercle de la station Calidom est étanche, avec une fermeture à 3 points à clé, pour une sécurité maximale.

Caractéristiques de la station de relevage Calidom de Calpeda :

La cuve Calidom GQSM :

1 cuve en PEHD très résistante pour pose enterrée uniquement.

• Calidom 900 :

  • Contenance de la cuve 325 litres.
  • Poids de la cuve 20 kg.

• Calidom 1200 :

  • Contenance de la cuve 435 litres.
  • Poids de la cuve 25 kg.

• Calidom 1600 :

  • Contenance de la cuve 585 litres.
  • Poids de la cuve 35 kg.

• Calidom 2000 :

  • Contenance de la cuve 740 litres.
  • Poids de la cuve 48 kg.

• Calidom 2400 :

  • Contenance de la cuve 845 litres.
  • Poids de la cuve 63 kg.

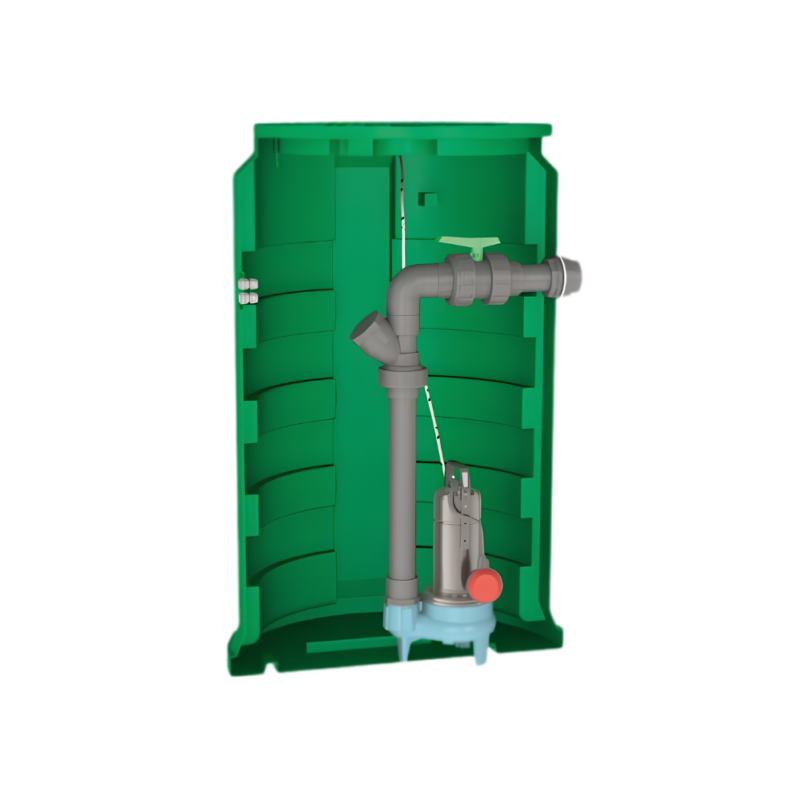

Équipement de la cuve Calidom Calpeda :

• 1 pompe de relevage à roue vortex GQSM 50-8 monophasée.
• 1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 63.
• 1 passage de paroi en PVC Ø 63 x 2″1/2 pour le raccordement du refoulement.
• 1 clapet à boule spécial eaux usées en PVC Ø 63. 1 m de tuyauterie rigide (intérieure) en PVC Ø 63 mm.
• 1 corde de sécurité en nylon Ø 6 mm.
• 2 presse-étoupes intégrés pour le passage des câbles :
  • 1 pour l’alimentation électrique de la pompe.
  • 1 pour le câble du flotteur-alarme trop-plein (option).

Pompe GQSM 50-8 pour poste de relevage CALIDOM en eau chargée, à roue vortex, sortie verticale:

• La pompe de relevage est spéciale pour eaux chargées (roue vortex – passage 50 mm)
• Son corps de pompe et turbine est en fonte.
• Son arbre est en Inox 303.
• La double garniture mécanique est en céramique d’alumine/ carbone dur/ NBR dans chambre à huile.
• Le moteur tourne à sec à 2900 trs /min (en service continu).
• Le bobinage à triple imprégnation est résistant à l’humidité.
• L’isolation de la pompe de relevage est classe F.
• La protection de la pompe : IP X8 est une protection thermique et son condensateur est incorporé.
• Il y a un flotteur réglable pour la marche ou l’arrêt.
• Débit de la pompe de relevage GQSM 50-8 : 6 m³/h.
• Température du liquide jusqu’à +35 °C.
• Profondeur d’immersion de la pompe: minimum 275 mm/maximum 5 mètres.
• Valeur du pH du liquide entre 6 et 11.

Contenu :

La pompe de relevage Calpeda est livrée avec un câble de 20 mètres.

• 1 coude à 45° mâle/femelle pour PVC Ø 100.
• 2 joints à lèvre en Ø 100 mm :
  • 1 joint pour monter le tuyau d’arrivée.
  • 1 joint pour la ventilation.
• 2 joints à lèvre en Ø 50 mm :
  • 1 joint à lèvre.
  • 1 raccord destiné à la ventilation en Ø 50 mm.
• 1 tuyau PVC diamètre 63 mm, longueur: 140 mm.
• 1 manchon Ø 63 mm.
• 1 fiche mâle démontable en 230V.

Le perçage de la cuve doit être réalisé sur site en Ø 108 mm (scie cloche non fournie).

Dimensions de la station de relevage Calidom de Calpeda :

Garantie de la station de relevage Calidom de Calpeda :

2 ans.

Toute modification apportée au poste de relevage Calidom GQSM 50-8 dégage de toute responsabilité la société Calpeda, ainsi que la société ESA Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification de la station de relevage Calidom de Calpeda :

La station de relevage Calidom est conforme à la norme européenne EN 12050-1.

Délai de livraison de la station de relevage Calidom de Calpeda :

6 jours ouvrés.

Vous désirez faire réaliser la mise en place du poste de relevage CALIDOM GQSM 50-8 et vous habitez en Normandie, contactez la société ESA Evolutions, implantée dans l’Eure (27), spécialiste du traitement de l’eau et de la récupération d’eau de pluie au : 0232774168 ou par mail: contact@esa-evolutions.fr .
