Description

Utilisation :

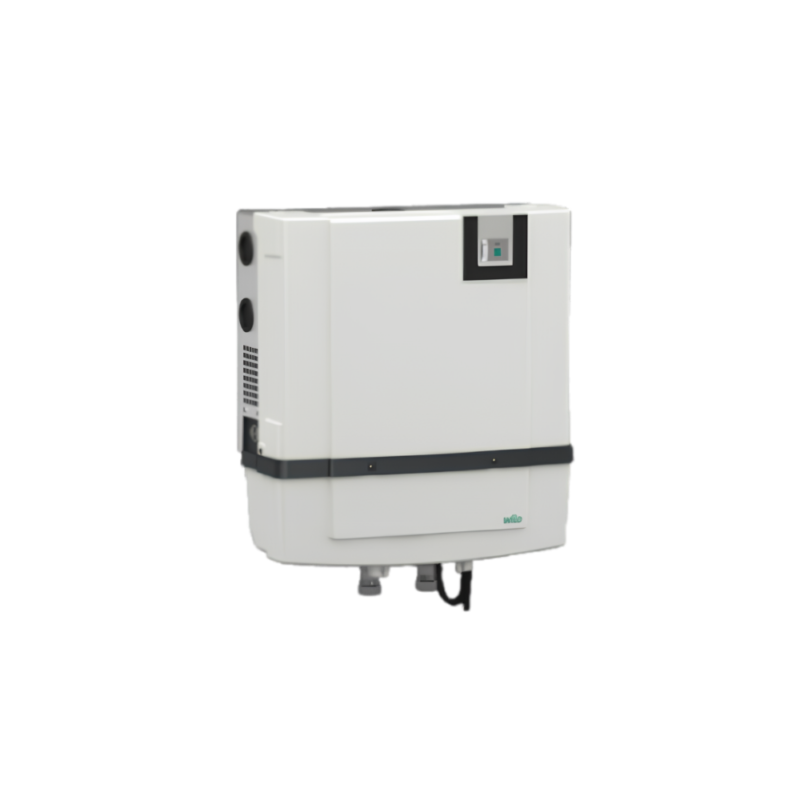

La station de gestion d’eau de pluie RAIN3-25 de Wilo.

Wilo a conçu la récupération d’eau de pluie avec écran tactile grâce au modèle RAIN3-25 EM. Le module de gestion commute automatiquement de l’eau de pluie à l’eau de ville lorsque la cuve ou la citerne ne contient plus assez d’eau.

Wilo a conçu la RAIN3-25 EM comme une installation permettant l’utilisation des eaux de pluie, conformément aux normes EN 1717 et DIN 1989. Son design compact et ses diverses possibilités de raccordement hydraulique permettent aux installateurs de procéder facilement et rapidement à sa mise en place ou à son remplacement.

De plus, les utilisateurs peuvent manipuler confortablement l’interface LCD tactile, que Wilo a équipée de nombreuses fonctions intelligentes, comme les routines d’autoprotection, assurant ainsi une grande fiabilité.

Les modèles RAIN3-24 EM, RAIN3-25 EM et RAIN3-45 EM se distinguent par la pression et le débit de leur pompe (voir image avec les courbes de performances).

Wilo livre la station de récupération d’eau de pluie avec pompe en module compact, prête à être branchée, pour les maisons individuelles et les petits locaux commerciaux.

Wilo fabrique toutes les pièces en contact avec le fluide dans des matériaux résistants à la corrosion.

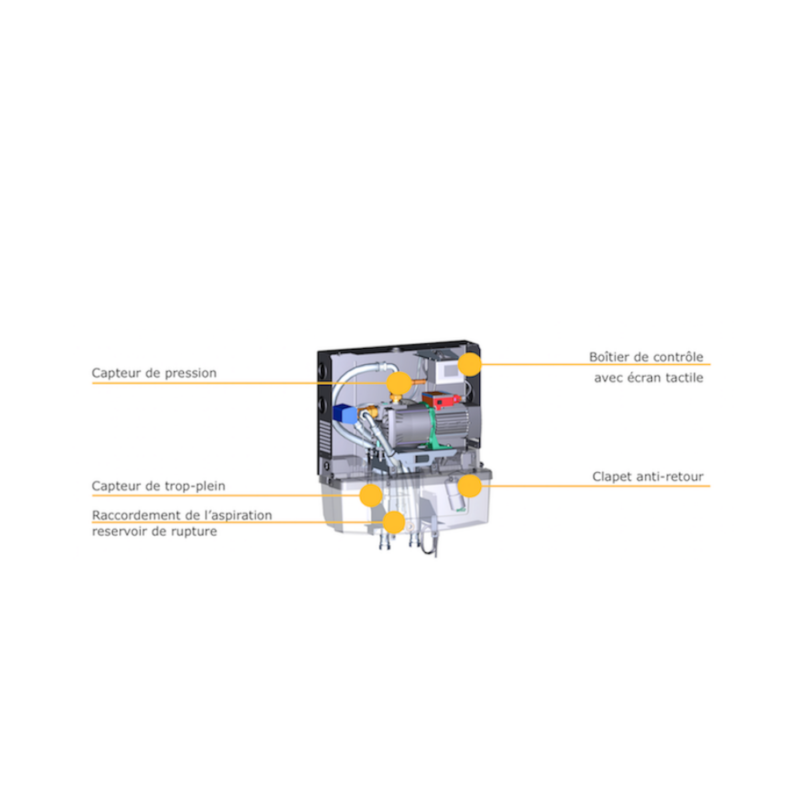

Description de Wilo RAIN3, le module compact prêt à être branché :

• Pompe centrifuge auto-amorçante HiMulti 3 P sur bâti de base avec amortisseurs de vibration.
• Réservoir de stockage 11 l pour la réalimentation en eau fraîche avec vanne à flotteur.
• Vanne à 3 voies.
• Couvercle à l’avant et à l’arrière.
• Raccord côté refoulement, tuyau flexible Rp 1″.
• Raccord côté aspiration, tuyau flexible Rp 1″.
• Raccord pour réseau de distribution d’eau municipal R ¾ ».
• Câble d’alimentation réseau 1,5 m et fiche.
• Capteur de niveau 4…20 mA avec câble de 20 m pour la surveillance du niveau des eaux pluviales dans le réservoir de stockage.
• Capteur de pression 4…20 mA.
• Capteur de trop-plein installé dans le réservoir de stockage.
• Alarme sonore.
• Contact sec disponible pour option d’alarme ou de rapport de défauts externes.
• Relais pour pompe submersible optionnelle (pompe de citerne).
• Appareil de commande électronique.
• Écran tactile LCD couleur.

Les fonctions principales de Wilo RAIN3 station de gestion d’eau de pluie :

• Récupération d’eau de pluie entièrement automatique.
• Rapports de marche et de défauts.
• Enregistrement des 10 dernières pannes.
• Protection contre le fonctionnement à sec de la pompe.
• Prise en charge de la fonction d’autoamorçage.
• Renouvellement automatique de l’eau dans le réservoir de stockage
• Affichage permanent du niveau de remplissage dans la citerne, pression de l’installation côté refoulement, état de fonctionnement de l’interface de commande.

Les pompes Wilo et les modules de gestion électronique de l’eau de pluie et d’eau de ville WILO Rain3 sont une sélection des Chouchous d’Esa.

Caractéristiques :

Du module de gestion de l’eau de pluie RAIN3-25 de Wilo.

• Alimentation réseau : monophasé 230 V, 50 Hz.
• Câble d’alimentation réseau : Longueur 1,5 m.
• Classe de protection : IPX4.
• Moteur avec sonde intégrée de protection thermique.
• Pression de service max. : 8 bar.
• Pression de déclenchement : 1,5 bar.
• Hauteur d’aspiration max. : 8 m.
• Température du fluide max. : +3 °C à +30 °C.
• Température ambiante : +5 °C à +40 °C.
• Volume du réservoir de stockage 11 litres.
• Diamètres nominaux de raccordement :
  • Raccord côté refoulement manchon à filetage Rp 1″.
  • Raccord d’aspiration manchon à filetage Rp 1″.
  • Raccord pour réseau municipal de distribution d’eau sur vanne à flotteur R ¾ » (filet mâle).

La pompe HiMulti 3 P Wilo du module de gestion RAIN3-25 EM:

• Corps de pompe en techno polymère.
• Roues et corps d’étage en 30 % Noryl GF.
• Couvercle de pompe et arbre en acier inoxydable.
• Garniture mécanique en céramique/carbone.

Avantages de la station d’eau de pluie :

À propos de la station de gestion d’eau de pluie RAIN3-25 de Wilo :

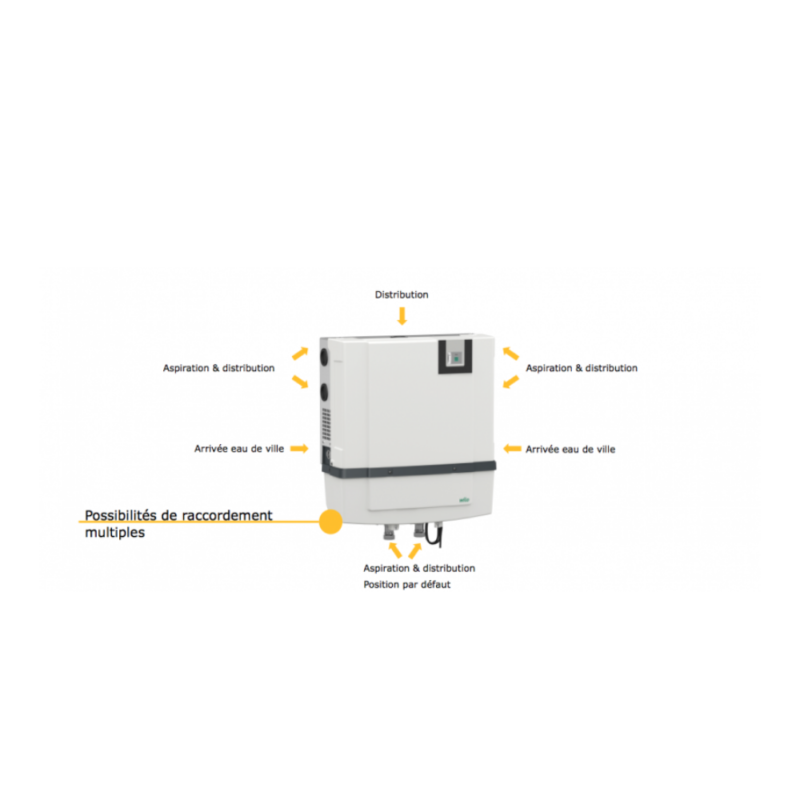

Wilo facilite l’installation grâce à un système prêt à être branché et à une conception compacte offrant plusieurs possibilités de raccordement hydraulique.

Les utilisateurs bénéficient d’un confort accru et règlent facilement l’appareil grâce à une interface LCD tactile intuitive combinée à des fonctions complètes.

Les routines de protection automatique intégrées assurent une grande fiabilité du système.

Le clapet antiretour et le réservoir de stockage, conformes aux normes DIN 1989 et EN 1717, garantissent des conditions d’hygiène sécurisées.

Wilo simplifie l’entretien en permettant un accès direct aux composants du système.

La station fonctionne silencieusement, ce qui permet son intégration dans les locaux d’habitation, y compris dans une maison intelligente.

Enfin, Wilo utilise uniquement des matériaux résistants à la corrosion pour toutes les pièces en contact avec le fluide.

Le colis de la station de gestion d’eau de pluie Wilo contient:

• La station de récupération d’eau de pluie prête à être branchée et matériel de fixation inclus.
• Une notice de montage et de mise en service
• Le capteur de niveau 4…20 mA.
• L’Étiquette « Craint le gel ».
• Et une étiquette « Eau non potable ».

Dimensions ou encombrement:

De la station de gestion de l’eau de pluie RAIN3-25 de Wilo.

• Largeur de WILO RAIN3-25 EM : 642 mm.
• Hauteur du module de gestion RAIN3-25 EM: 715 mm.

Garantie :

De la station de gestion d’eau de pluie RAIN3-25 de Wilo.

2 ans dans le respect d’utilisation.

Certification:

Du module de gestion de l’eau de pluie RAIN3-25 de Wilo.

L’installation répond aux critères des normes DIN 1989 et EN 1717.

Délai de livraison :

De la Station de gestion d’eau de pluie RAIN3-25 de Wilo.

5 à 25 jours ouvrés.
