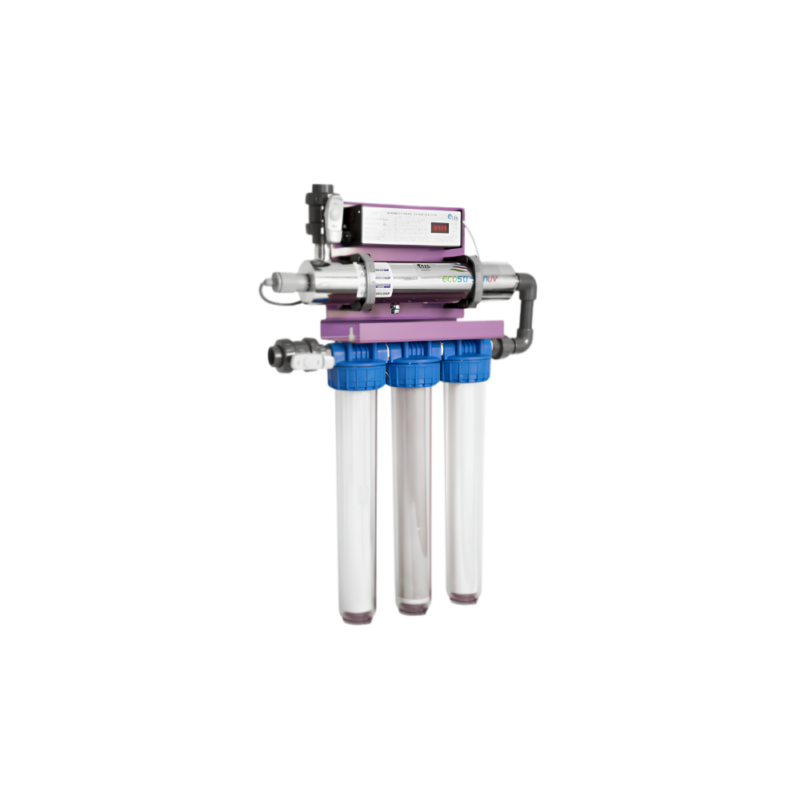

Station Skid Ecostream 4 avec générateur UV et filtres Alfaa débit de 4 à 6 m³/h

Description

Utilisation de la station Skid Ecostream 4 avec filtration pour le traitement de l’eau :

La station Skid Ecostream 4 UV Alfaa, dédiée à la potabilisation de l’eau par ultraviolet, est conçue pour des débits compris entre 4 et 6 m³/h. La dose germicide délivrée varie de 40 à 25 mJ/cm², avec un coefficient de transmittance de 95 %.

Elle préfiltre l’eau grâce à ses trois filtres intégrés, avant de la stériliser dans une chambre UV.

Pourquoi traiter l’eau avec la station Skid Ecostream 4 Alfaa?

« La pollution des eaux stockées peut provenir de différents facteurs :

• Le ruissellement et la décomposition de matières végétales dans l’eau.
• Le ruissellement et décomposition de matières fécales d’animaux.
• Le développement de bactéries, de virus et de moisissures.
• L’eutrophisation de l’eau, coloration de l’eau.
• Le développement de bactéries anaérobies et donc d’odeur.
• Le Biofouling, encrassement biologique.
• Les matières en suspension, les sédiments et boues fines, les pesticides, les métaux lourds, les pluies acides, etc.

La conjugaison de ces événements amène à un bouillon de culture, pour sécuriser l’eau bactériologiquement, la solution est un traitement de l’eau par filtration et ultraviolet avec Ecostream 4 ou SKID Ecostream UV 4 Alfaa.

La Technologie UV-C Ecostream 4 Alfaa, du stérilisateur d’eau par ultraviolet:

Le Générateur UV Ecostream 4 Alfaa stérilisateur d’eau et de potabilisation de l’eau par ultraviolet est la solution adaptée à la destruction des bactéries microbes, virus et protozoaires par l’action germicide de la lampe UV-C 70W au sein du réacteur UV, sans ajout de produit chimique et sans pollution, l’eau est désinfectée.

Le générateur UV-C ECOSTREAM 4 Alfaa pour désinfecter l’eau a la particularité d’avoir été déterminé avec des logiciels de modélisation des flux issus de l’aéronautique (Fluents), afin de maitriser la dose germicide reçue par les bactéries en tout point du générateur UV. Le flux est dirigé dans le stérilisateur UV afin de créer de l’entrée à la sortie une forte turbulence.

Dans la chambre UV du générateur Ecostream 4 Alfaa, les bactéries sont présentées plusieurs fois en tournant devant la lampe UV-C 70W, ce qui permet d’obtenir un excellent pouvoir germicide. Un courant (d’où « Stream » en anglais) est ainsi créé au sein du générateur UV Alfaa.

Un coffret électronique compact et ergonomique, doté d’un décompteur LCD, complète la chambre de traitement par UV du générateur Ecostream Alfaa.

Autre version de la station: Le Skid Ecostream 4 Plus, équipé d’une sonde. Cette sonde capteur UV C mètre (sonde de contrôle du bon fonctionnement), exprime en pourcentage la quantité UVc traversant l’eau, cette sonde du générateur UV Ecostream permet de répondre aux nouvelles dispositions de l’arrêté du 9 octobre 2012.

Caractéristiques du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

Le générateur UV Ecostream 4 Alfaa pour la potabilisation bactériologique de l’eau est équipé d’une chambre de traitement ultraviolet ou générateur UV en Inox 316L, les soudures sont de qualités pharmaceutiques (soudures invisibles et polissage intérieur / extérieur électro-zingué). L’usine de fabrication du stérilisateur UV Ecostream 4 Alfaa est certifiée ISO 9001.

• Stérilisateur UV bactéricide Ecostream 4 Alfaa pour un débit de 4 à 6 m3/h.
• Coffret électronique qui apporte confort d’utilisation et sécurité: décompteur horaire LCD (de 9000h à 0h), compteur journalier, alarme sonore et visuelle de défaut de lampe, mise en sécurité en cas de coupures électriques répétées.
• La lampe UV-C 70 W (Réf. : P/N270134048) utilisée avec le stérilisateur d’eau par ultraviolet Ecostream 4 Alfaa est une lampe UV boostée, dite High Output (HO), offrant un tiers de puissance supplémentaire par rapport à une lampe UV standard, pour une consommation électrique de 74 W.
• 3 porte-filtres en 20 pouces Ecostream 4 Alfaa équipés de:
  • 1 cartouche tamis filtrant lavable 60 microns pour la filtration des matières en suspension.
  • 1 cartouche 20 μm (microns) pour la filtration des sédiments et des boues fines.
  • 1 cartouche 5μm et charbon actif végétal et minéral pour l’élimination de l’odeur, de la couleur et du goût de l’eau et des micros-polluants par charbon actif.
• Pression maximale : 6 bar.

Skid Ecostream Alfaa est monté sur une équerre en tôle avec peinture thermo laquée très résistante pour la fixation au mur de l’équipement.

Contenu :

• 1 clé de démontage des filtres Skid Ecostream 4 Alfaa.
• 1 chambre UV bactéricide ECOSTREAM 4 Alfaa.
• 1 coffret électrique Alfaa pour un débit de 4 à 6 m3/h.
• 1 lampe UVc 70W avec gaine et joint.
• 1 vanne d’arrêt sortie avec purge en 1″ pour des prélèvements d’eau pour analyses éventuelles.
• 1 vanne d’arrêt entré en 1″.
• 3 porte-filtres 20″ et 3 cartouches (60µm, 20 µm et 5µm charbon actif).

Entretien du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

Le changement des filtres de la station Skid Ecostream 4 Alfaa pour la potabilisation de l’eau doit être effectué deux à trois fois par an, selon la qualité de l’eau et sa turbidité. La durée de vie de la lampe est de 9000 heures soit à peu près une année.

Toutes manipulations sur la lampe UV 70W Ecostream 4 Alfaa doit être effectuées la lampe UV éteinte et débranchée, pensez à vérifier la qualité du joint ACS et de la gaine quartz (une gaine quartz opaque ne laisse plus passer les rayons UV). Si la gaine quartz est sale ou opaque, nettoyez la avec une eau citronnée et une microfibre, si cet entretien ne suffit pas, il faut changer la gaine quartz.

Dimensions du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

660mm x 900mm.

Garantie du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

• 5 ans pour la chambre de traitement UV Skid Ecostream 4 Alfaa.
• 2 ans pour le coffret électronique Ecostream Alfaa.
• 2 ans pour les porte-filtres Ecostream Alfaa.
• Pas de garantie pour la lampe UV 70W et la gaine quartz.

Toutes modifications apportées au système de traitement de l’eau par UV Ecostream Alfaa dégagent de toutes responsabilités bactériologiques et techniques la société Alfaa ainsi que celle d’Esa Evolutions et son département de e-commerce www.chouchousdesa.fr.

Certification du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

Au niveau de la réglementation, plusieurs normes sont à respecter, dont les principales sont celles de l’arrêté de la DGS du 19 janvier 1987, et les attestations de conformité sanitaire ACS.

Conseil(s) des Chouchous d’ESA :

Lors de la mise en place de la station Skid Ecostream Alfaa, ne jamais connecter électriquement la station de potabilisation bactériologique de l’eau sur la même ligne électrique qu’une pompe, tirer une ligne électrique dédiée à la station Skid Ecostream. Une pompe quand elle démarre demande beaucoup de puissance (plus de puissance que lors de son fonctionnement), ces surtensions sont dommageables pour le boitier électronique de l’Ecostream Alfaa.

Délai de livraison du générateur Skid Ecostream 4 avec filtration pour le traitement de l’eau :

6 jours ouvrés.
