Description

Utilisation de la pompe de surface multicellulaire auto-amorçante 5 turbines :

Pompe PRO auto-amorçante multicellulaire 5 turbines inox 1450W Ribiland alimentation monophasé ou triphasée à choisir.

La multiplicité des turbines accroît la puissance d’aspiration de la pompe et de ce fait augmente la pression et le débit.

Comment bien choisir sa pompe de surface ?

• Une loi fondamentale de l’hydraulique empêche une pompe de puiser l’eau si la distance entre le niveau de puisage de l’eau et le niveau de la pompe est supérieur à ± 7,60 m. C’est la première mesure à prendre, sur les 3 pour choisir son type de pompe.
  1) La hauteur de puisage: différence entre le niveau de puisage et la pompe, si la différence est < à 7,60 m = pompe de surface, si la différence est > à 7,60 m = pompe immergée.
  2) Le débit nécessaire: il est égal à la somme des débits des matériels utilisés (arroseurs, sprinklers, goutte à goutte, irrigation, etc).
  3) La pression: la pression ou hauteur manométrique totale, HMT, correspond à la différence entre le niveau de puisage et le niveau de tirage le + haut, majorée des pertes de charges. La pression s’exprime en mètres ou en bar (10 m = 1 bar) et est la somme de 3 mesures.

• A) La hauteur d’aspiration HA: c’est la différence entre le niveau du puisage de l’eau et le niveau de la pompe. On peut toutefois utilisé un tuyau plus long que la HA (par exemple 7 m de tuyau pour une HA + 4,00 m.). Elle s’exprime en mètres. Pour une pompe immergée HA = 0.

• B) La hauteur de refoulement HR: comme la HA, c’est la différence de hauteur entre le niveau de la pompe et le niveau du point de tirage (arroseurs, sprinklers, etc) le plus élevé. Elle s’exprime en mètres. Pour une pompe immergée, HR = différence entre niveau de l’eau (du puisage) et le point de tirage le plus élevé.

• C) Les pertes de charges PC: elles dépendent du diamètre du tuyau et de sa longueur, selon le débit. Compte tenu de l’emploi de dérivations, coudes et raccords qui peuvent être montés sur l’installation, il est d’usage de majorer le résultat obtenu de ± 10 %.

• Pour terminer il convient d’ajouter à ces 3 mesures la pression résiduelle PR qui correspond à la pression recommandée du terminal utilisé: elle se mesure en mètre avec un rapport 1 bar = 10 m de tuyau.

Le bon tuyau pour sa pompe de surface Pro ?

• En règle générale, les sorties de pompes sont en 1 pouce et impliquent d’emblée l’utilisation de tuyau de Ø 25mm. Dans la plupart des cas, des réductions sont employées afin de correspondre aux terminaux. Il est conseillé de les installer progressivement afin de ne pas casser le débit brusquement. Toujours dans le même souci, il est préférable d’utiliser des dérivations en Y plutôt que des raccords en T.

• Le choix du diamètre dépend aussi de la longueur à parcourir: un tuyau Ø 19 laisse passer 2 fois plus d’eau qu’un tuyau Ø 12,5 et les pertes de charges sont de 3 à 5 fois moins importantes avec un tuyau Ø 19.

Caractéristiques de la pompe de surface multicellulaire auto-amorçante 5 turbines :

Pompe à eau de surface multicellulaires 5 turbines auto-amorçante, gamme professionnelle.

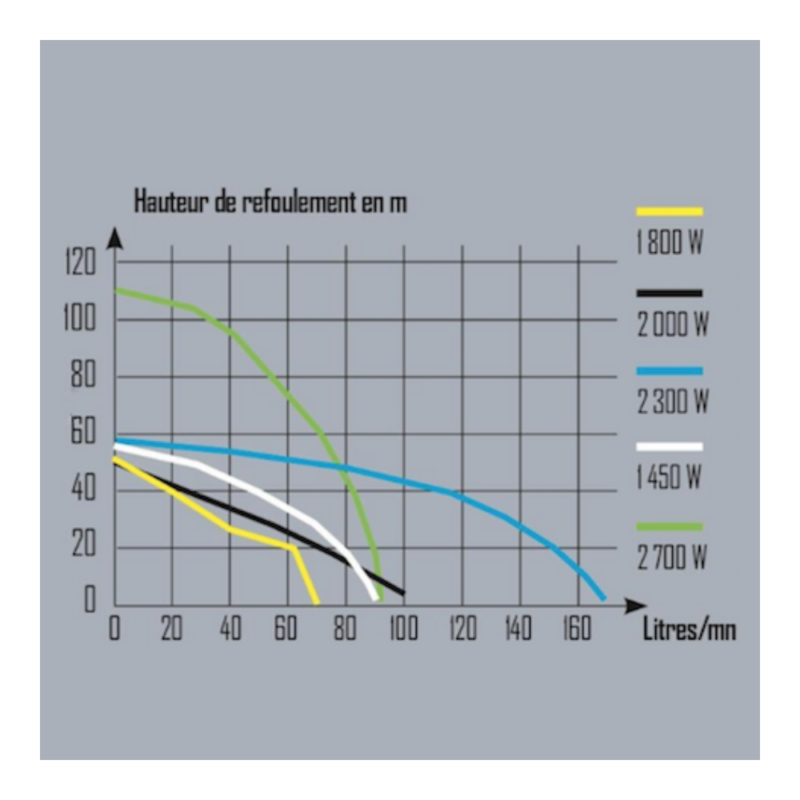

Puissance 1450 W. Pression 5,5 bars. Débit 90 l/min 5 400 L/h. Hauteur d’aspiration 7 m. Entrée/sortie 1“. Longueur câble électrique 1,4 m.

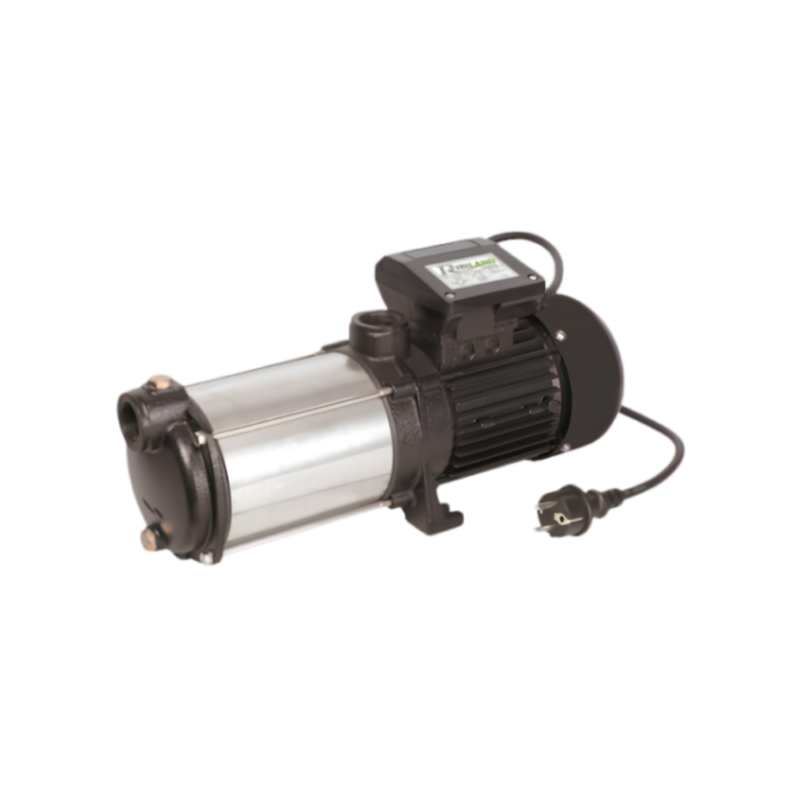

PRMCA5PRO

• Corps moteur fonte d’aluminium.
• Arbre moteur inox AISI 416.
• Corps de pompe en inox.
• Turbines inox AISI 304.

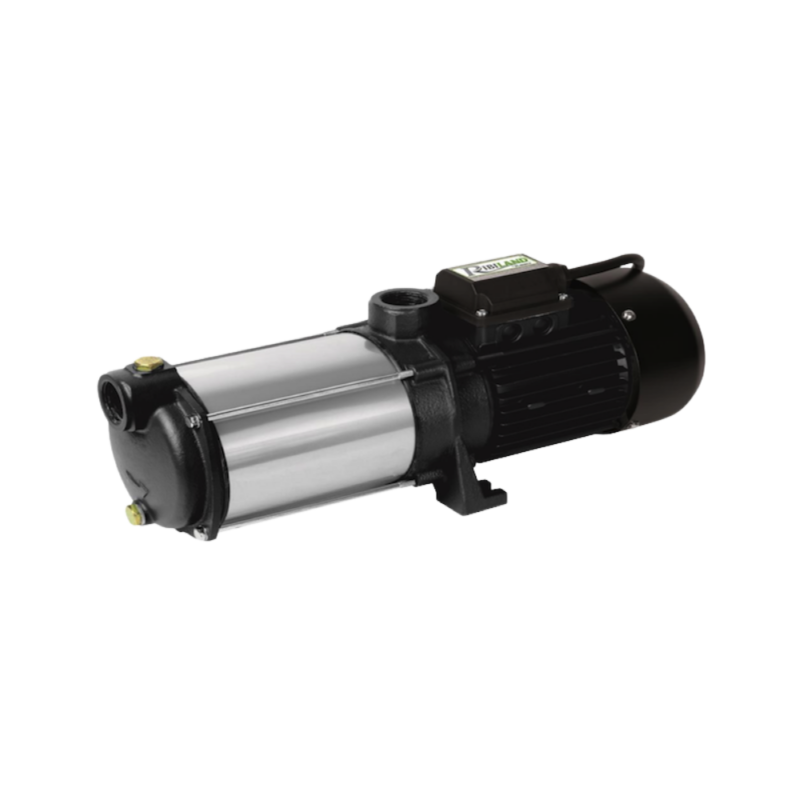

PRMCA5/TRI

• Corps moteur en fonte d’aluminium.
• Arbre moteur en acier carbone type 45.
• Corps de pompe en inox.
• Turbines en inox AISI 304.

Contenu :

1 pompe de surface au choix monophasé ou triphasé.

Garantie de la pompe de surface multicellulaire auto-amorçante 5 turbines :

2 ans.

Délai de livraison de la pompe de surface multicellulaire auto-amorçante 5 turbines :

4 jours ouvrés.
