Description

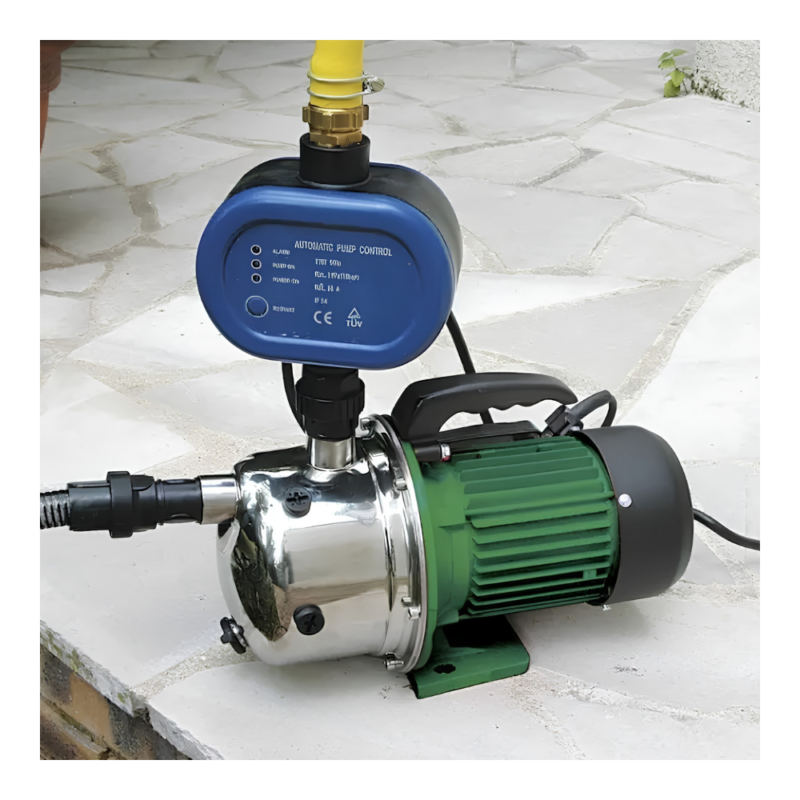

Utilisation de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

Comment bien choisir sa pompe ?

Une loi fondamentale de l’hydraulique empêche une pompe de puiser l’eau si la distance entre le niveau de puisage de l’eau et le niveau de la pompe est supérieur à ± 7,60 m. C’est la première mesure à prendre, sur les 3 pour choisir son type de pompes.

1 – La hauteur de puisage:
Différence entre le niveau de puisage et la pompe,si la différence est < 7,60 m, choisissez une pompe de surface ; si elle est > 7,60 m, optez pour une pompe immergée.

2 – Le Débit nécessaire:
Il est égal à la somme des débits des matériels utilisés (arroseurs, sprinklers, goutte à goutte, irrigation, …).

3 – La Pression:
La pression, ou hauteur manométrique totale (HMT), correspond à la différence entre le niveau de puisage et le niveau de tirage le plus haut, majorée des pertes de charges. La pression s’exprime en mètres ou en bar (10 m = 1 bar) et est la somme de 3 mesures.

A – La hauteur d’aspiration HA:
C’est la différence entre le niveau du puisage de l’eau et le niveau de la pompe. On peut toutefois utilisé un tuyau plus long que la HA (par exemple 7 m de tuyau pour une HA + 4,00 m.). Elle s’exprime en mètres. Pour une pompe immergée HA = 0.

B – La hauteur de refoulement HR:
Comme la HA, c’est la différence de hauteur entre le niveau de la pompe et le niveau du point de tirage (arroseurs, sprinklers, etc) le plus élevé. Elle s’exprime en mètres. Pour une pompe immergée, HR = différence entre niveau de l’eau (du puisage) et le point de tirage le plus élevé.

C – Les pertes de charges PC:
Elles dépendent du diamètre du tuyau et de sa longueur, selon le débit. Compte tenu de l’emploi de dérivations, coudes et raccords pouvant être montés sur l’installation, il est d’usage de majorer le résultat obtenu de ± 10 %.

Enfin, il convient d’ajouter à ces 3 mesures la pression résiduelle (PR), correspondant à la pression recommandée pour le terminal utilisé. Elle se mesure en mètres avec un rapport de 1 bar = 10 m de tuyau.

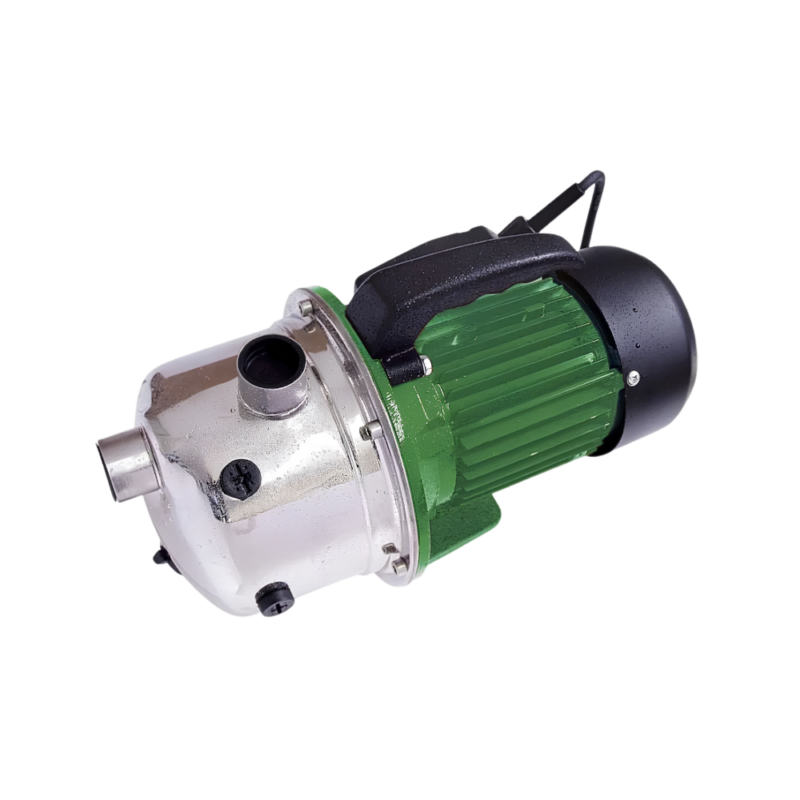

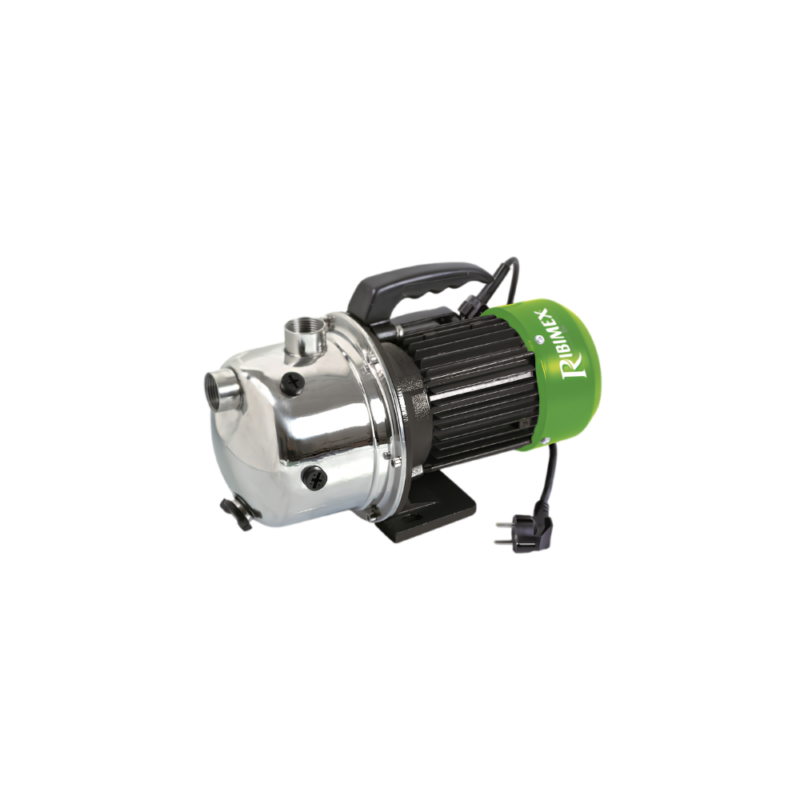

Caractéristiques de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

• Corps moteur en fonte d’aluminium. Pompe en inox.
• Arbre moteur en acier carbone type 45.
• Turbine en ABS.
• Joint mécanique en céramique et graphite.
• Pression maximale de la pompe JET Inox 970 : 4 bars.
• Débit de la pompe JET inox 970: 2700 L/h ou 45 L/min.
• Aspiration refoulement la pompe Jet Inox 970: filetage 1” (26×34).
• Câble électrique HO5RN-F 3 x 1,0 mm², longueur : 1,3 m.
• Moteur asynchrone à induction 230 V – 50 Hz, avec protection thermique incorporée.
• Pompe JET Inox 970 conçue pour une utilisation en continu.
• Ventilation extérieure assurée par un ventilateur en polypropylène, protégé par un capot en métal.
• Capot et boîtier électrique en ABS, isolation B.
• Poignée de transport de la pompe JET Inox 970 à assembler.

Contenu :

1 pompe auto-amorçante 970W de Ribimex.

Entretien de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

En hiver, ou en cas de gel, la pompe doit être vidangée et/ou mise dans des conditions hors gel pour garantir sa durée de vie. La pompe doit être rincée à l’eau clair régulièrement et les parties en plastique nettoyées avec un chiffon microfibre. Surtout, ne pas utiliser de produit d’entretien agressif, ni d’éponge abrasive.

Débrancher le produit de sa source d’alimentation avant toute opération d’entretien, de nettoyage ou intervention sur le produit ; ou lorsque vous n’utilisez pas le produit. Débranchez immédiatement le produit de sa source d’alimentation si le produit, le câble d’alimentation ou le prolongateur est endommagé ou coupé en cours d’utilisation. Débrancher l’appareil par la prise. Ne pas tirer sur le câble.

Dimensions de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

21 cm x 41,5 cm x 22,5 cm. Poids 8.25 kg.

Garantie de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

2 ans dans le respect des conditions d’utilisation.

Conseil(s) des Chouchous d’ESA :

Le bon tuyau pour la pompe, par les Chouchous d’Esa :

• En règle générale, les sorties de pompes sont en 1″ et cela implique d’emblée l’utilisation de tuyau de diamètre 25mm. Dans la plupart des cas, des réductions sont employées afin de correspondre aux terminaux. Il est conseillé de les installer progressivement, afin de ne pas casser le débit brusquement. Toujours dans le même souci, il est préférable d’utiliser des dérivations en Y plutôt que des raccords en T.
• Le choix du diamètre dépend aussi de la longueur à parcourir: un tuyau diamètre 19mm laisse passer 2 fois plus d’eau qu’un tuyau diamètre 12,5mm et les pertes de charges sont de 3 à 5 fois moins importantes avec un tuyau diamètre 19mm.

Délai de livraison de la pompe de surface Jet inox 970W auto-amorçante de Ribimex :

6 jours ouvrés.
