Description

Utilisation de la pompe de surface multicellulaire 5 turbines auto-amorçante :

Pour pomper l’eau de source, d’un récupérateur d’eau de pluie, … à une profondeur inférieure à 7 mètres.

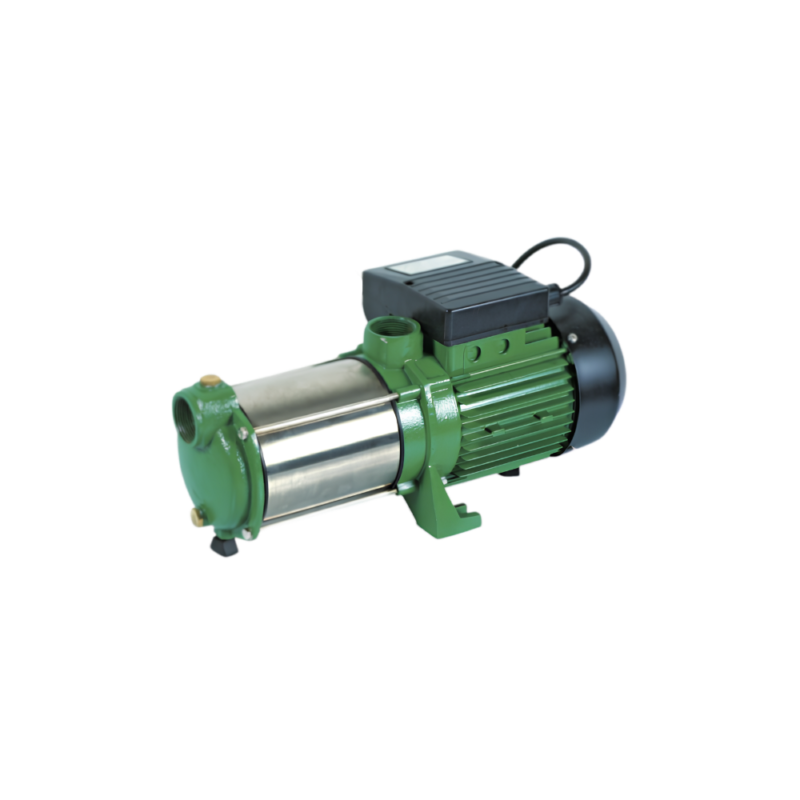

Pompe auto-amorçante multicellulaire, 5 turbines, 1450 W Ribiland, équipement monophasé. La multiplicité des turbines accroît la puissance d’aspiration de la pompe et, de ce fait, augmente la pression et le débit.

Comment bien choisir sa pompe ?

Une loi fondamentale de l’hydraulique empêche une pompe de puiser l’eau si la distance entre le niveau de puisage de l’eau et le niveau de la pompe est supérieure à ± 7,60 m. C’est la première mesure à prendre, sur les 3 pour choisir son type de pompes.

1 – La hauteur de puisage :
C’est la différence entre le niveau de puisage et celui de la pompe. Si cette différence est < 7,60 m, une pompe de surface est requise. Si elle est > 7,60 m, une pompe immergée est nécessaire.

2 – Le Débit nécessaire:
Il est égal à la somme des débits des matériels utilisés (arroseurs, sprinklers, goutte à goutte, irrigation, …).

3 – La pression :
La pression, ou hauteur manométrique totale (HMT), correspond à la différence entre le niveau de puisage et le point de tirage le plus haut, majorée des pertes de charge. La pression s’exprime en mètres ou en bar (10 m = 1 bar) et est la somme de 3 mesures.

A – La hauteur d’aspiration (HA) :
C’est la différence entre le niveau de puisage de l’eau et celui de la pompe. On peut toutefois utiliser un tuyau plus long que la HA (par exemple, 7 m de tuyau pour une HA de 4,00 m). Elle s’exprime en mètres. Pour une pompe immergée HA = 0.

B – La hauteur de refoulement HR:
Comme la HA, c’est la différence de hauteur entre le niveau de la pompe et le niveau du point de tirage (arroseurs, sprinklers, etc) le plus élevé. Elle s’exprime en mètres. Pour une pompe immergée, HR = différence entre niveau de l’eau (du puisage) et le point de tirage le plus élevé.

C – Les pertes de charges PC:
Elles dépendent du diamètre du tuyau et de sa longueur, selon le débit. Compte tenu de l’emploi de dérivations, coudes et raccords qui peuvent être montés sur l’installation, il est d’usage de majorer le résultat obtenu de ± 10 %.

Pour terminer il convient d’ajouter à ces 3 mesures la pression résiduelle PR qui correspond à la pression recommandée du terminal utilisé: elle se mesure en mètre avec un rapport 1 bar = 10 m de tuyau.

Caractéristiques de la pompe de surface multicellulaire 5 turbines auto-amorçante :

Le corps de moteur est en fonte d’aluminium, le corps de la pompe en inox et l’arbre moteur est en acier carbone type 45.

• Hauteur d’aspiration : 7 m.
• Débit : 5400 L/h.
• Pression maximum : 5,5 bar.

Entrée/sortie : 1 pouces.
Longueur du câble électrique 1,3 m.

Contenu :

1 pompe multicellulaire

Entretien de la pompe de surface multicellulaire 5 turbines auto-amorçante :

En hiver ou en cas de gel, la pompe doit être vidangée et mise dans des conditions hors gel pour garantir sa durée de vie. La pompe doit être rincée à l’eau claire régulièrement, et les parties en plastique nettoyées avec un chiffon microfibre. Surtout, ne pas utiliser de produit d’entretien agressif, ni d’éponge abrasive.

Débrancher le produit de sa source d’alimentation avant toute opération d’entretien, de nettoyage ou intervention sur le produit ; ou lorsque vous n’utilisez pas le produit. Débrancher immédiatement le produit de sa source d’alimentation si le produit, le câble d’alimentation ou prolongateur est endommagé ou coupé en cours d’utilisation. Débrancher l’appareil par la prise. Ne pas tirer sur le câble.

Dimensions de la pompe de surface multicellulaire 5 turbines auto-amorçante :

250mm x 475mm x 220mm.

Garantie de la pompe de surface multicellulaire 5 turbines auto-amorçante :

2 ans dans le respect des conditions d’utilisation.

Conseil(s) des Chouchous d’ESA :

Le bon tuyau pour la pompe, par les Chouchous d’Esa :

• En règle générale, les sorties de pompe sont en 1″, ce qui implique l’utilisation de tuyaux de 25 mm de diamètre. Dans la plupart des cas, des réductions sont employées afin de correspondre aux terminaux. Il est conseillé de les installer progressivement, afin de ne pas casser le débit brusquement. Toujours dans le même souci, il est préférable d’utiliser des dérivations en Y plutôt que des raccords en T.
• Un tuyau de diamètre 19 mm laisse passer deux fois plus d’eau qu’un tuyau de 12,5 mm, et les pertes de charge sont trois à cinq fois moins importantes avec un tuyau de 19 mm.

Délai de livraison de la pompe de surface multicellulaire 5 turbines auto-amorçante :

6 jours ouvrés.
