Description

Utilisation du module de gestion en eau de pluie BOX V50 L Kettner :

Le module de gestion Kettner Box V50 gère automatiquement votre installation de récupération d’eau de pluie, garantit une alimentation fiable en eau de pluie et assure une disponibilité continue de l’eau aux diverses distributions telles que les WC, machines à laver et robinets de puisage.

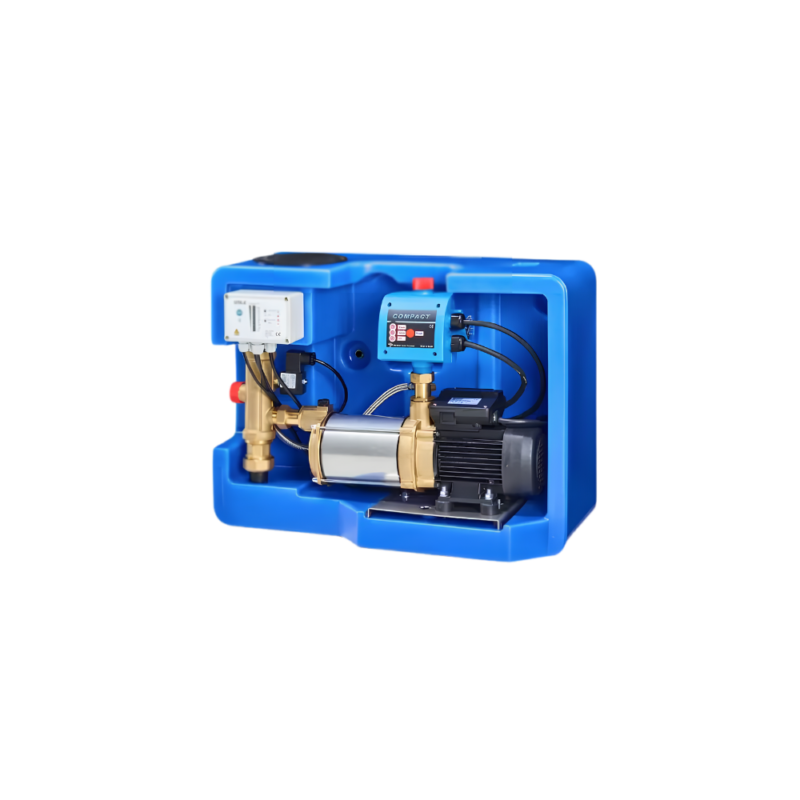

Station de récupération d’eau de pluie à pompe simple, prête à être branchée, en module compact pour maisons individuelles et petits locaux commerciaux.

La Box V 50 L permet d’assurer l’alimentation de tous les équipements en eau et d’éviter tous les risques de manque d’eau en passant directement et automatiquement sur le réseau d’eau de ville si la cuve ou la citerne est vide.

L’eau est toujours disponible avec la pression nécessaire et en quantité requise.

Le module V50 L Kettner est équipé d’un affichage de niveau d’eau numérique. La commande et la mesure du niveau d’eau sont contrôlées par un microprocesseur et s’effectuent à l’aide d’un flexible de mesure qui est posé dans la citerne ou cuve, ainsi vous pouvez vérifier à tout moment le niveau d’eau de pluie qui reste dans le réservoir.

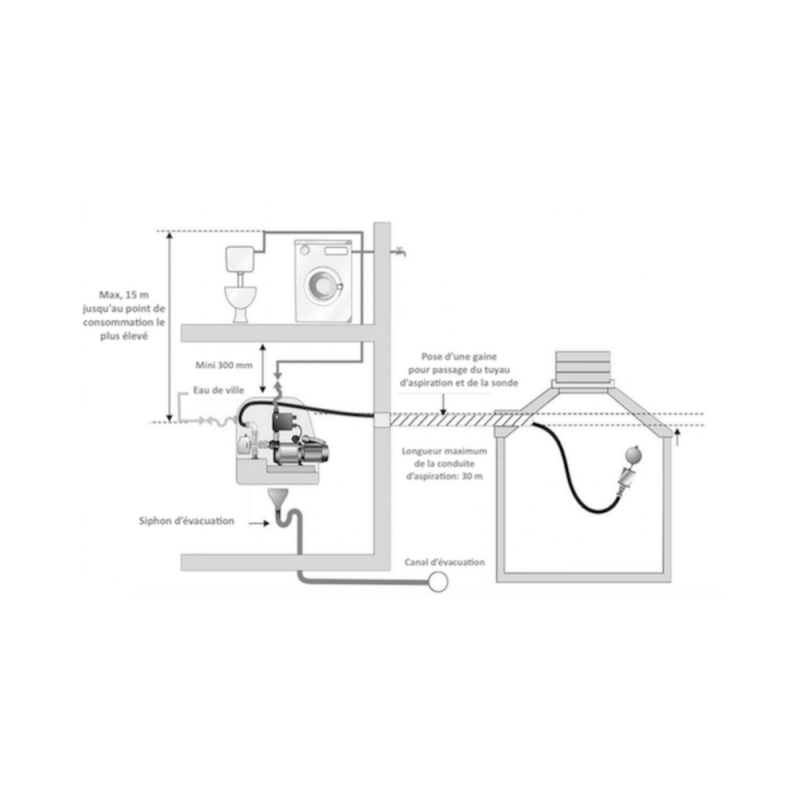

Recommandation pour la mise en place de la station d’alimentation pour installation d’eau de pluie BOX V50 L:

Le gestionnaire BOX V50 L doit être installé dans local fermé à l’abri du gel (local technique, garage, etc …).
La pose de la conduite d’aspiration est toujours censée se faire en montant de la citerne au système AF.
Pour les besoins de la révision, il faut prévoir un espace libre d’au moins 200 mm au-dessus de l’installation.
Pour assurer la ventilation du moteur de la pompe, il faut préserver un espace libre d’au moins 100 mm sur la gauche de l’installation.
Le raccordement du trop-plein s’effectue en dessous de l’installation.
Les raccordements pour la réalimentation en eau fraîche ainsi que la conduite d’aspiration et de refoulement se trouvent sur le côté droit du système.
Il est important de sécuriser la pompe par un différentiel.

La station de gestion électronique de l’eau  BOX V50 L Kettner Umwelttechnik pour la récupération d’eau de pluie est une sélection des Chouchous d’Esa.

Caractéristiques du module de gestion en eau de pluie BOX V50 L Kettner :

• Raccord eau de pluie: 1″ FE.
• Raccord eau de ville: 3/4″ FE (pression admissible 6 bar).
• Trop plein: Manchon 50 mm.
• Type de pompe: Pompe centrifuge multi-étage à auto-aspiration avec carter en acier fin.

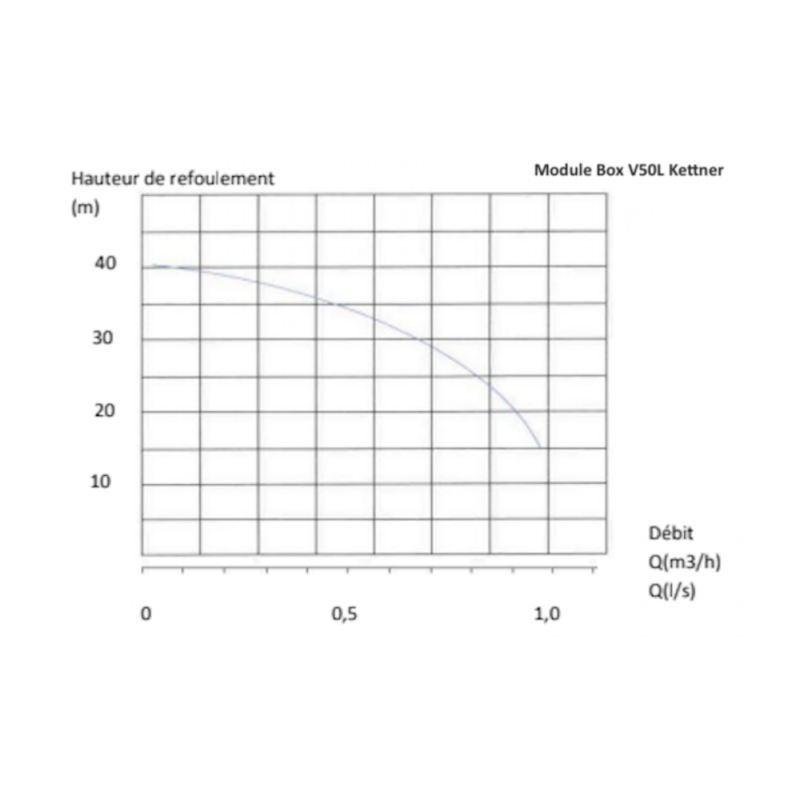

• Pression: maximum 4,1 bar.
• Quantité refoulée: Maximum 3,5 m3/h.
• Tension: 230 V; 50 Hz.
• Puissance absorbée: Maximum 0,7 KW.
• Régulation de la pression: Régulation électronique commandée par ressort sans entretien, avec contrôleur de flux, manomètre et touche de réarmement.
• Distributeur 2/3 voies: motorisé, durée de commutation environ 6s.
• Réservoir d’alimentation: Volume environ 18 L , post-écoulement d’eau potable automatiquement à l’aide d’un écoulement libre et valve à flotteur mécanique (selon DIN 1989).
• Commande dans module compact: microprocesseur ,via un flexible (20 m), display à LCD avec affichage du niveau d’eau et du modèle service en cm/%. Contrôle du fonctionnement et affichage des dérangements.
• Type de protection: Pompe IP 54. Régulation de la pression/commande IP 54.

Avantage(s) du module de gestion en eau de pluie BOX V50 L Kettner :

• Pas de risque de manque d’eu.
• Une gestion automatique de l’eau de pluie et de ville.
• Un équipement ne demandant aucun entretien, seul un contrôle annuel de l’étanchéité de tous le raccord et le bon fonctionnement de la sonde.
• Une mise place simple et rapide.
• Visualisation de la quantité d’eau dans la cuve ou citerne.

Contenu :

• 1 pompe multicellulaire.
• 1 contrôleur de débit.
• 1 flotteur à contact et sonde de niveau, longueur 20 m.
• 1 kit de visserie pour fixation mural.
• 1 kit de raccordement (1 raccord en laiton 13, 1″3/4, 1 vanne 1″, 1vanne 1″3/4.
• 1 prise commutateur pour la sonde.
• 1 notice d’installation.

Entretien du module de gestion en eau de pluie BOX V50 L Kettner :

Un équipement ne demandant aucun entretien, seul un contrôle annuel de l’étanchéité de tous le raccord et le bon fonctionnement de la sonde.

Dimensions du module de gestion en eau de pluie BOX V50 L Kettner :

• Largeur de la station V50 L: 620 mm.
• Hauteur du module de gestion Kettner: 450 mm.
• Profondeur de BOX V50 L: 310 mm.

Garantie du module de gestion en eau de pluie BOX V50 L Kettner :

2 ans dans le respect d’utilisation.

Certification du module de gestion en eau de pluie BOX V50 L Kettner :

L’installation de gestion de l’eau de pluie et de ville répond aux critères des normes DIN et NF EN 1717.

Délai de livraison du module de gestion en eau de pluie BOX V50 L Kettner :

6 jours ouvrés.
