Description

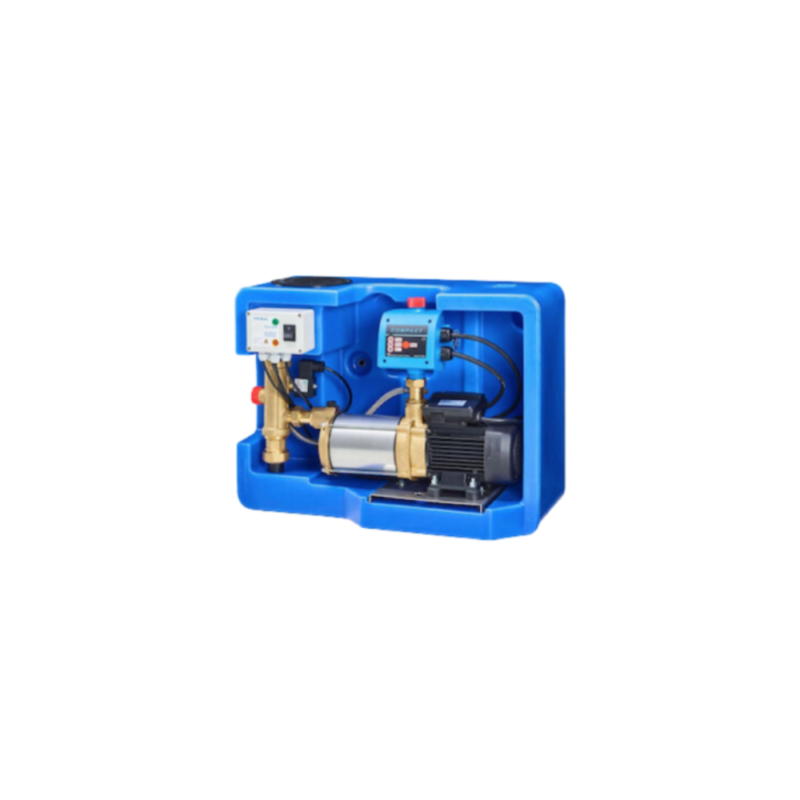

Utilisation du module de gestion eau de pluie Box V35 L de Kettner :

Station de récupération d’eau de pluie à pompe simple et entièrement automatique pour la gestion de votre installation de récupération d’eau de pluie, prête à être branchée, un module compact pour maisons individuelles et petits locaux commerciaux.

La Box V 35 L permet d’assurer l’alimentation en eau de tous les équipements et d’éviter tous les risques de manque d’eau en passant directement et automatiquement sur le réseau d’eau de ville si la cuve ou la citerne est vide.

L’eau est toujours disponible avec la pression nécessaire et en quantité requise.

Le module V35 L totalement automatique à commutateur à flotteur commandé par microprocesseur Contrôle du fonctionnement et affichage des dérangements.

Le réservoir d’alimentation d’un volume de 1,8 l, post-écoulement d’eau potable automatique à l’aide d’un écoulement libre et valve à flotteur mécanique.

Régulation électronique de la pression commandée par ressort, sans entretien, avec contrôleur de flux, manomètre et touche de réarmement.

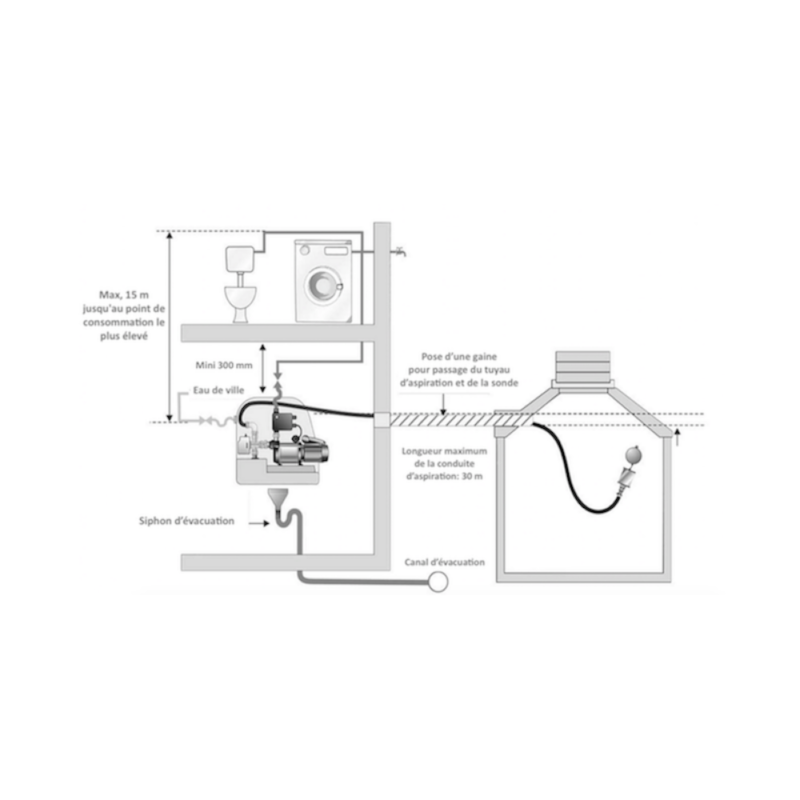

Recommandation pour la mise en place de la station d’alimentation pour installation d’eau de pluie BOX V35 L:

Le gestionnaire BOX V35 L doit être installé dans local fermé à l’abri du gel (local technique, garage, etc …).
La pose de la conduite d’aspiration est toujours censée se faire en montant de la citerne au système AF.
Pour les besoins de maintenance, il faut prévoir un espace libre d’au moins 200 mm au-dessus de l’installation.
Pour assurer la ventilation du moteur de la pompe, il faut préserver un espace libre d’au moins 100 mm sur la gauche de l’installation.
Le raccordement du trop-plein s’effectue en dessous de l’installation.
Les raccordements pour la réalimentation en eau fraîche ainsi que la conduite d’aspiration et de refoulement se trouvent sur le côté droit du système.
Il est important de sécuriser la pompe par un différentiel.

La station de gestion électronique de l’eau  BOX V35 L Kettner Umwelttechnik pour la récupération d’eau de pluie est une sélection des Chouchous d’Esa.

Caractéristiques du module de gestion eau de pluie Box V35 L de Kettner :

• Raccord eau de pluie: 1″ FE.
• Raccord eau de ville: 3/4″ FE (pression admissible 6 bar).
• Trop plein: Manchon 50 mm.
• Type de pompe: Pompe centrifuge multi-étage à auto-aspiration avec carter en acier fin.

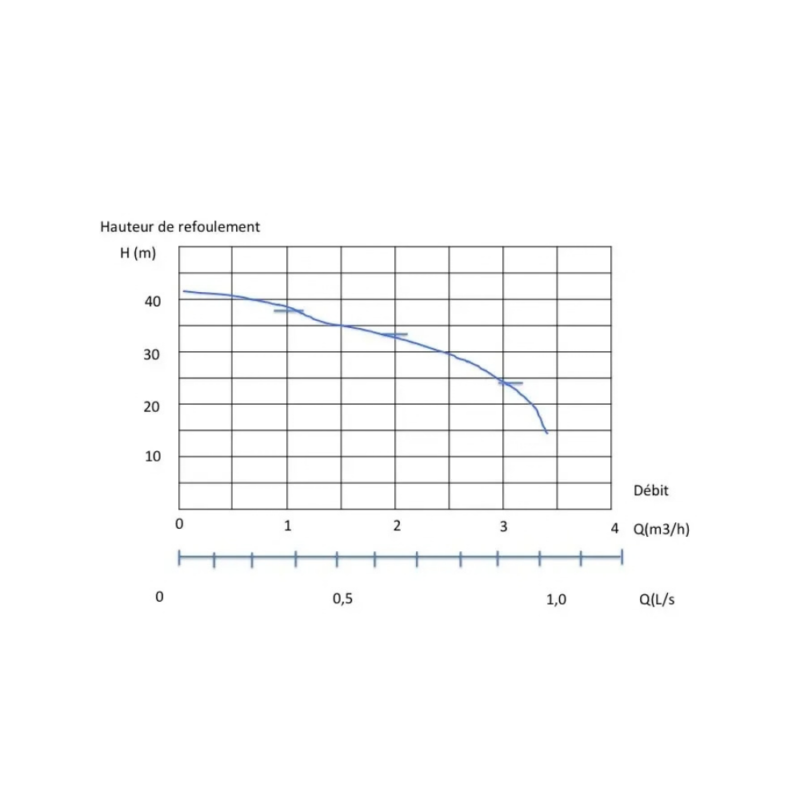

• Pression: maximum 4,1 bar.
• Quantité refoulée: Maximum 3,5 m3/h.
• Tension: 230 V; 50 Hz.
• Puissance absorbée: Maximum 0,7 KW.
• Régulation de la pression: Régulation électronique commandée par ressort sans entretien, avec contrôleur de flux, manomètre et touche de réarmement.
• Distributeur 2/3 voies: motorisé, durée de commutation environ 6s.
• Réservoir d’alimentation: Volume environ 18 L , post écoulement d’eau potable automatiquement à l’aide d’un écoulement libre et valve à flotteur mécanique (selon DIN 1989).
• Commande dans module compact: Commutateur à flotteur commandé par microprocesseur Contrôl du fonctionnement et affichages dérangements.
• Type de protection: Pompe IP 54. Régulation de la pression/ commande IP 54.

Avantage(s) du module de gestion eau de pluie Box V35 L de Kettner :

• Pas de risque de manque d’eu.
• Une gestion automatique de l’eau de pluie et de ville, et basculement de l’eau de pluie à l’eau de ville et cas de manque d’eau dans la cuve ou citerne.
• Un équipement ne demandant aucun entretien, seul un contrôle annuel de l’étanchéité de tous le raccord et le bon fonctionnement de la sonde.
• Une mise place simple et rapide.

Contenu :

• 1 pompe multicellulaire.
• 1 contrôleur de débit.
• 1 flotteur à contact, longueur 20 m.
• 1 kit de visserie pour fixation mural.
• 1 kit de raccordement (1 raccord en laiton 13, 1″3/4, 1 vanne 1″, 1 vanne 1″3/4.
• 1 prise commutateur pour la sonde.
• 1 notice d’installation.

Entretien du module de gestion eau de pluie Box V35 L de Kettner :

Un équipement ne demandant aucun entretien, seul un contrôle annuel de l’étanchéité de tous le raccord et le bon fonctionnement de la sonde est nécessaire.

Dimensions du module de gestion eau de pluie Box V35 L de Kettner :

• Largeur de la station V35 L: 620 mm.
• Hauteur du module de gestion Kettner: 450 mm.
• Profondeur de BOX V35 L: 310 mm.

Garantie du module de gestion eau de pluie Box V35 L de Kettner :

2 ans dans le respect d’utilisation.

Certification du module de gestion eau de pluie Box V35 L de Kettner :

L’installation répond aux critères des normes DIN et NF EN 1717.

Délai de livraison du module de gestion eau de pluie Box V35 L de Kettner :

6 jours ouvrés.
